直流接地检测仪马鞍山源头厂家价格优惠

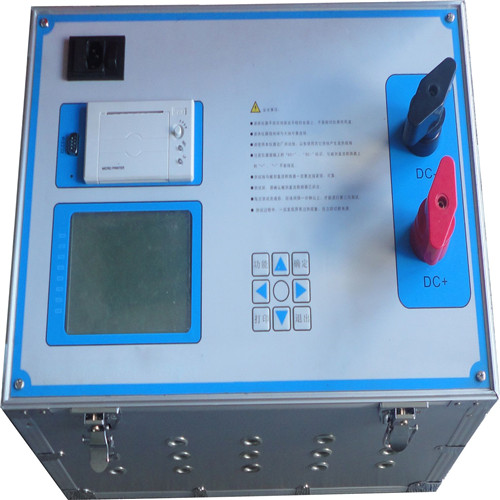

马鞍山直流系统绝缘校验仪原理介绍校验仪内部提供可调直流电源模块，即可以模拟直流系统，将被测装置脱离原系统进行校验，也可以在原系统上对被测绝缘检测设备进行校验。校验仪由可调电源模块，接地电阻阵列，接地电容阵列，交流电源模块，精密测量模块以及控制系统和人机界面组成。在离线模式下，可将被测装置退出原监测系统，接入校验仪提供的模拟直流系统中，在该模拟直流系统中，通过控制系统对接地电阻阵列，接地电容阵列及交流接地模块等的不同组合的控制，可完成对被测绝缘检测设备各项功能的校验工作。在在线模式下，可将校验仪接入与被测装置工作的同一系统中，此时，校验仪内部的可调直流电源模块处于断路状态，所有校验功能项将在原直流系统中进行。

<马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪使用方法5.1、装置外观说明装置面板示意图如下：面板示意图1：液晶屏2：工作状态指示灯通电后电源灯亮，工作灯闪烁3：实体按键装置接线端子示意图如下：接线端子示意图4：电源开关5：电源输入接线端子6：告警输出端子X1X2 失电告警无源输出触点端子Y1Y2 异常告警无源输出触点端子7：上位机通信端子RS232与RS485上位机通信端子5.2、操作方法5.2.1、装置的连接检查装置外观良好，将装置选择合适位置安装后开始接线1)保持电源开关处于断开状态，将直流系统母线的正、负线及地线接入电源告警端子处的正负及地处；2)根据需要将失电告警及故障告警接点接入上位机系统；3)根据需要将RS485、RS232接入上位机系统；4)开启电源开关。5.2.2、设备功能的使用介绍1)系统状态画面连接好电源线，开启电源开关后，装置电源灯亮，进入系统状态画面开始工作。系统状态画面在该系统状态画面下实时显示系统当前电压，系统正极对地电压，系统负极对地电压及交流窜电电压，如果系统电压及交流窜电电压没超出参数设置里的门限值，则状态显示为“系统正常”，如果直流电压高低越限则显示“电压异常”，如果交流窜电电压超过设定门限值则显示“交流异常”，如果即有直流电压异常又有交流窜电故障则“电压异常”与“交流异常”交替显示。在该监测画面下长按“确认”键可开启或关闭蜂鸣器，在该界面下长按“返回”键可进入时间设置界面，按“前页”按键可进入参数设置画面，按“后页”按键可进入历史记录画面。

马鞍山直流系统绝缘校验仪本产品一般可分为三部分内容，即接地告警、接地选线及接地查找。接地选线通常与接地告警检测放在一起，称之为安装式接地检测设备，而用于接地查找的则为便携式接地检测设备。接地告警：是在直流系统发生接地时，及时发出告警信号，以通知运行维护人员到场处理；接地选线：发生接地告警之后，将故障定位到直流支路，可缩小故障范围；接地查找：确定具体的故障位置，以便排除接地故障。目前，国内电力系统基本只有接地告警检测功能，且几乎都是通过平衡桥回路检测，当漏电流达到整定值时，发出告警信号。检修人员只能通过拉闸、摇绝缘等办法确定接地支路和具体接地位置，这样做既不，又非常耗时、费力，遇到复杂的接地，有时没有办法处理。 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。

<马鞍山>天正华意电气设备有限公司
直流接地检测仪马鞍山源头厂家价格优惠 <马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作工作电压为3.2V～4.2V与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ)150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）

马鞍山直流系统绝缘校验仪查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直流系统接地电阻阻值和接地方向，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地故障查找仪的基本要求。基于直流电流差值检测原理的新型直流接地故障查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。青岛天正华意电气设备有限公司服务好 质量 价格

<马鞍山>天正华意电气设备有限公司

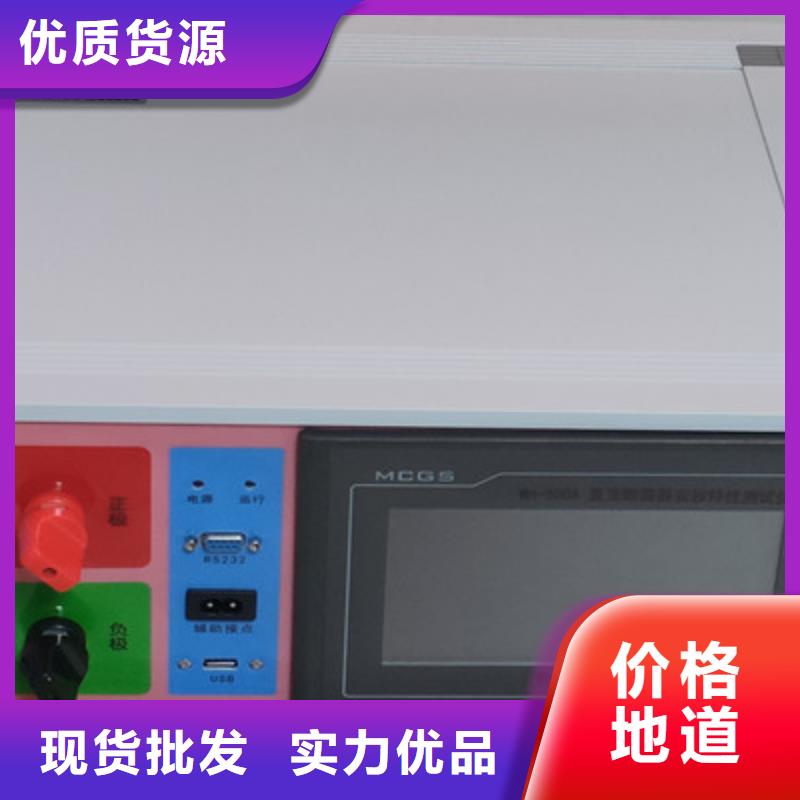

马鞍山直流系统绝缘校验仪为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。二、原理介绍校验仪内部提供可调直流电源模块，即可以模拟直流系统，将被测装置脱离原系统进行校验，也可以在原系统上对被测绝缘检测设备进行校验。校验仪由可调电源模块，接地电阻阵列，接地电容阵列，交流电源模块，精密测量模块以及控制系统和人机界面组成。在离线模式下，可将被测装置退出原监测系统，接入校验仪提供的模拟直流系统中，在该模拟直流系统中，通过控制系统对接地电阻阵列，接地电容阵列及交流接地模块等的不同组合的控制，可完成对被测绝缘检测设备各项功能的校验工作。在在线模式下，可将校验仪接入与被测装置工作的同一系统中，此时，校验仪内部的可调直流电源模块处于断路状态，所有校验功能项将在原直流系统中进行。

<马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪使用方法5.1、装置外观说明装置面板示意图如下：面板示意图1：液晶屏2：工作状态指示灯通电后电源灯亮，工作灯闪烁3：实体按键装置接线端子示意图如下：接线端子示意图4：电源开关5：电源输入接线端子6：告警输出端子X1X2 失电告警无源输出触点端子Y1Y2 异常告警无源输出触点端子7：上位机通信端子RS232与RS485上位机通信端子5.2、操作方法5.2.1、装置的连接检查装置外观良好，将装置选择合适位置安装后开始接线1)保持电源开关处于断开状态，将直流系统母线的正、负线及地线接入电源告警端子处的正负及地处；2)根据需要将失电告警及故障告警接点接入上位机系统；3)根据需要将RS485、RS232接入上位机系统；4)开启电源开关。5.2.2、设备功能的使用介绍1)系统状态画面连接好电源线，开启电源开关后，装置电源灯亮，进入系统状态画面开始工作。系统状态画面在该系统状态画面下实时显示系统当前电压，系统正极对地电压，系统负极对地电压及交流窜电电压，如果系统电压及交流窜电电压没超出参数设置里的门限值，则状态显示为“系统正常”，如果直流电压高低越限则显示“电压异常”，如果交流窜电电压超过设定门限值则显示“交流异常”，如果即有直流电压异常又有交流窜电故障则“电压异常”与“交流异常”交替显示。在该监测画面下长按“确认”键可开启或关闭蜂鸣器，在该界面下长按“返回”键可进入时间设置界面，按“前页”按键可进入参数设置画面，按“后页”按键可进入历史记录画面。

直流接地检测仪马鞍山源头厂家价格优惠 <马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪本功能测试时，面板上不需要连接任何线路，交流直接投到母线和地。3.由于进行交流接地测试时可能对被测设备造成严重损坏，请谨慎使用！5．3．3 平衡电桥检测在离线测试项目功能选择菜单下选择平衡电桥检测后，即进入平衡电桥检测提示界面，如下图示：平衡电桥的检测可以为运行维护人员提供系统平衡桥的准确信息，在测试过程中，确定被测设备不会向系统注入信号，进入该页面前，请提前关闭被测设备，防止误报。测试方法1. 关闭被测设备，等待界面提示；2.当界面提示“请开启待测设备…”，开启被测设备；3. 系统开始自动检测，整个测试时间大概在1分钟。测试完成之后，该检测过程将会计算出被测系统正对地阻抗，负对地阻抗以及系统平衡桥大小。检测完成之后，按返回键可以返回上一级提示界面。本测试项目要求被测设备首先投入检测桥（即不平衡桥），后投入平衡桥。5．3．4 电桥测试在离线测试项目功能选择菜单下选择电桥测试后，即进入电桥测试提示界面，如下图示：电桥测试主要是为了防止直流系统一点接地引起保护误动，根据测量的正负母线对地电压比值能够判断电桥是否。按下开始测试按键进入电桥测试界面，如下图示：在该界面下，显示正对地电压，负对地电压以及正负对地电压比值，通过正负对地电压比值是否大于1.222倍，判断其电桥是否附合要求。

马鞍山直流系统绝缘校验仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。而直流系统中的交流窜电故障则为直流系统中为严重的接地情况，当直流系统中发生交流窜电故障后，极有可能造成保护的误动作，危害具大。根据直流系统反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流窜电故障提供有效的解决方法，导致直流系统发生交流窜电故障后维护人员不能及时处理，危害直流系统的。为此，我公司开发出了直流系统交流窜电测记告警装置，该模块可以在不改变原直流系统绝缘监测装置的情况下新增直流系统中交流窜电故障的特征分析、直流系统中交直流有效值分量的提取显示、以及实现交流窜入直流的测记告警功能。一旦发生交流窜电事故立刻告知维护人员交流窜电电压大小即发生窜电的回路，为直流系统交流窜电故障提供了快速有效的解决方案。

<马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直流系统接地电阻阻值和接地方向，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地故障查找仪的基本要求。基于直流电流差值检测原理的新型直流接地故障查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。青岛天正华意电气设备有限公司服务好 质量 价格

马鞍山直流系统绝缘校验仪本功能测试时，面板上不需要连接任何线路，交流直接投到母线和地。3.由于进行交流接地测试时可能对被测设备造成严重损坏，请谨慎使用！5．3．3 平衡电桥检测在离线测试项目功能选择菜单下选择平衡电桥检测后，即进入平衡电桥检测提示界面，如下图示：平衡电桥的检测可以为运行维护人员提供系统平衡桥的准确信息，在测试过程中，确定被测设备不会向系统注入信号，进入该页面前，请提前关闭被测设备，防止误报。测试方法1. 关闭被测设备，等待界面提示；2.当界面提示“请开启待测设备…”，开启被测设备；3. 系统开始自动检测，整个测试时间大概在1分钟。测试完成之后，该检测过程将会计算出被测系统正对地阻抗，负对地阻抗以及系统平衡桥大小。检测完成之后，按返回键可以返回上一级提示界面。本测试项目要求被测设备首先投入检测桥（即不平衡桥），后投入平衡桥。5．3．4 电桥测试在离线测试项目功能选择菜单下选择电桥测试后，即进入电桥测试提示界面，如下图示：电桥测试主要是为了防止直流系统一点接地引起保护误动，根据测量的正负母线对地电压比值能够判断电桥是否。按下开始测试按键进入电桥测试界面，如下图示：在该界面下，显示正对地电压，负对地电压以及正负对地电压比值，通过正负对地电压比值是否大于1.222倍，判断其电桥是否附合要求。

<马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪注意事项(1) 由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。(2) 每次连接本装置时，需注意查看电压采样线的正负极接线防止损坏本装置。 (3) 本装置为DC48－300V直流供电，使用时确保电源为直流。(4) 请勿在易燃易爆及温度超过60℃的环境下使用。七、售后服务（1） 本产品自购买之日起一年内，如因产品本身质量原因造成的故障，可凭保 修卡及购货发票复印件寄回本公司免费维修。（2） 在保修期内如因操作不当，造成产品损坏，本公司负责维修，但需收取材料费，不收取维修费；若损坏较为严重，造成无法修复者，本公司将原产品退回。（3） 在保修期内，未经本公司同意，用户不得擅自打开机器，否则公司将不再承诺免费保修。（4） 本公司对售出产品实行终身维护。附：快速操作指南1.在主界面下长按“确认”键可开启或关闭蜂鸣器，在主界面下长按“返回”键可进入时间设置画面；2.参数设置时选定被设参数后，短按“前页”或“后页”是加1或减1，长按“前页”或“后页”是加10或减10；3.在时间设置画面下，只有在选定到“秒”设置时按“确认”键才能更新时间，装置断电后需重新设置时间；4.交流窜电电压高于设定值时会保存记录，在历史记录画面可以查看，交流窜电电压高于设定值时如果变化超过2V也会保存记录。

<马鞍山>天正华意电气设备有限公司 直流接地检测仪马鞍山源头厂家价格优惠
<马鞍山>天正华意电气设备有限公司

马鞍山直流系统绝缘校验仪误动保护测试根据《直流电源系统绝缘监测装置技术条件》行业标准DL/T 1392-2014 5.3.1要求：直流系统绝缘监测装置应具有较高的绝缘故障监测灵敏度和绝缘阻值测量精度，应能连续长期运行，必须具有防止直流系统一点接地引起保护误动的功能。本测试单元可任意模拟直流系统一点接地状况或是多点接地状况，实时监控直流系统变化，通过内部数据库分析，达到分析直流系统绝缘监测装置是否合格的目的。5．2．9 专家诊断测试根据《直流电源系统绝缘监测装置技术条件》行业标准DL/T 1392-2014 5.3.5要求：平衡桥电阻的阻值应满足下列要求：a）当系统正极对地绝缘电阻下降到预警值100k?时，系统正负极对地电压比值范围应处在区域，即负正极对地电压比值（U-/U＋)小于1.222，且系统正负极对地绝缘电阻的差值应越大越好；b）当系统负极对地绝缘电阻为产品绝缘检测范围值999k?时，系统正负极对地电压比值范围应处于区域，即负正极对地电压比值（U-/U＋)小于1.222，且系统正负极对地绝缘电阻的差值应越大越好。本测试单元内部可自动调整正负极对地电阻，通过实时监控直流系统电压变化，结合数据库分析，达到分析直流系统绝缘监测装置是否合格的目的。本单元必须用短接线短接面板上1，2位置。

直流接地检测仪马鞍山源头厂家价格优惠

马鞍山直流系统绝缘校验仪接线说明上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：12：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；34567：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1234567插座时，上述相应位需要用设备附带的连接线连接上下插孔。五、操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；用户可根据现场实际情况选择在线测试或离线测试模式。5．2 在线测试选择在线测试模式时，系统将会提示测试端连接线是否正确的接入系统，提示界面如下：确定测试端连接线已正确接入后按确定键即可进入在线测试项目列表主菜单，如下图示：在该界面下可以选择可在线测试的各项功能，按返回键可以回到模式选择界面。

---
