茂名绝缘油介电强度测试仪交流试验电源采用AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。（5）完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。（6）试验参数设置方便。温度设置范围0～120℃，交流电压设置范围200～2200V，直流电压设置范围0～500V。（7）采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果。（8）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。（9）空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的计算。（10）仪器以RAM9平台为核心，测试精度高、速度快。

茂名绝缘油介电强度测试仪其操作过程如下：（1）按下打印机前盖板上的圆形按钮；（2）将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干；（3） 用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

<茂名>天正华意电气设备有限公司 茂名智能抗干扰介质损耗测试仪厂家_咨询优惠

茂名绝缘油介电强度测试仪将颗粒数乘以注入瓶内清洁液体积与瓶总容积之比值，并将结果记录在取样瓶的标签上，作为该取样瓶的清洁级(即每 100mL 容积中所含粒径大于 5μm颗粒的数量)。注：检验取样瓶所用的清洁液，应根据瓶的干燥程度选用。若取样瓶中有水存在，选用异丙醇：若取样瓶干燥，选用石油醚。c) 在经检验合格的取样瓶底部留有约 10mL 清洁液，在瓶盖与瓶口之间垫上薄膜，密封备用。3 检测方法3.1 检测原理颗粒数检测仪依据遮光原理来测定油的颗粒污染度。当油样通过传感器时，油中颗粒会产生遮光，不同尺寸颗粒产生的遮光不同，转换器将所产生的遮光信号转换为电脉冲信号，再划分到按标准设置好的颗粒度尺寸范围内并计数。3.2 检测步骤a) 用 250mL 专用取样瓶，采集被试设备中的油样 250mL。油样应密封保存，测量时再启封。b) 按仪器操作说明书，启动仪器，用合适的清洁液冲洗系统，冲洗至每 100mL 液体中粒径大于 5μm 的颗粒数，不应超过 100 粒为合格。c) 充分摇动油样使颗粒分布均匀，将其置于超声浴中振荡(约 10min)脱气，取出取样瓶并擦干外部，将其置于仪器压力舱中，并开动搅拌器，使油样中颗粒均匀分散。注意控制搅拌速度，不应产生气泡。d) 启动仪器进行测量，调节压力使通过传感器的油样达到额定流量，每个油样至少重复计数 3次。e) 测试完毕，取下试瓶，倒掉残液，用合适的清洁液冲洗仪器管道及传感器通道。

<茂名>天正华意电气设备有限公司 茂名智能抗干扰介质损耗测试仪厂家_咨询优惠

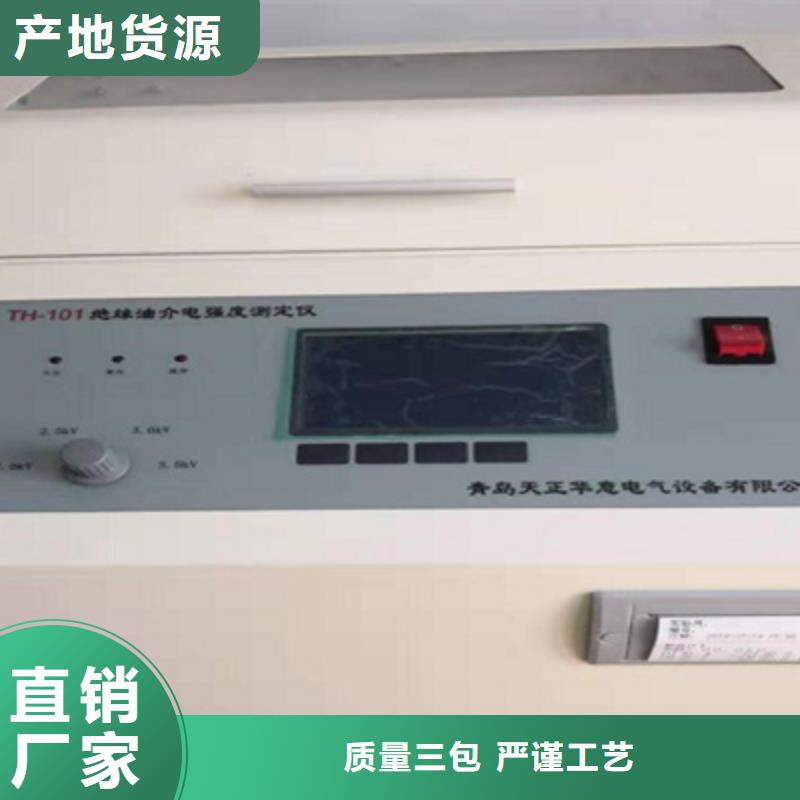

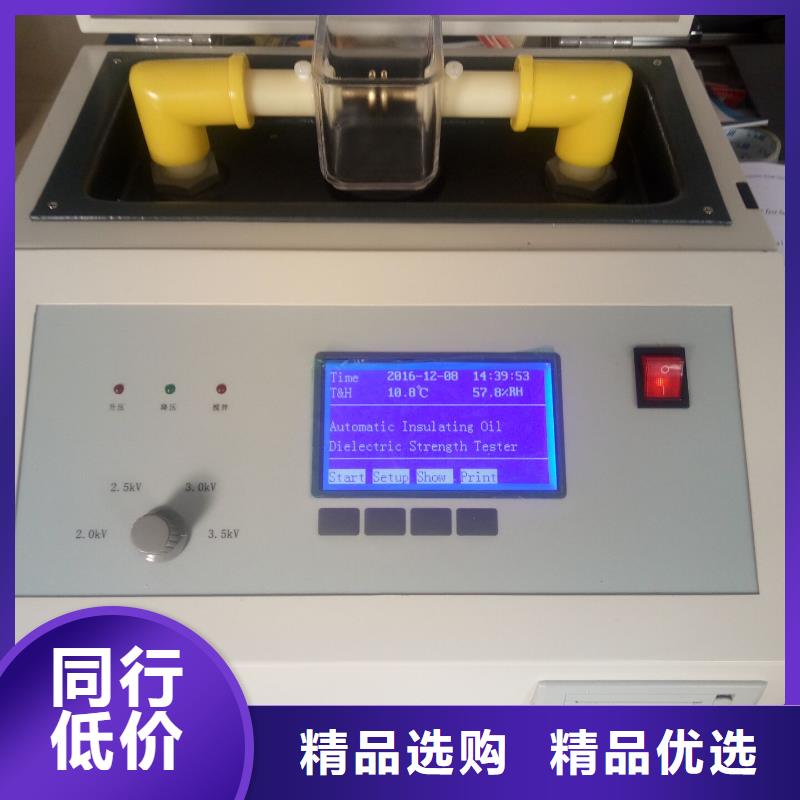

茂名绝缘油介电强度测试仪概 述绝缘油介电强度测试仪是我公司科研技术人员，依据标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。 二、仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量1.5 kVA2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg

<茂名>天正华意电气设备有限公司 茂名智能抗干扰介质损耗测试仪厂家_咨询优惠

茂名绝缘油介电强度测试仪冲洗完毕后，打开系统，避免 O 型圈等长时间暴露在有机蒸汽中。f) 测量结果按(1)式计算，即式中：c——被测油样中某尺寸范围的颗粒数量，个/100mL：—某尺寸范围的粒径若干次平行测量结果的平均值，个/100mL；——稀释液中某尺寸范围的颗粒数量，个/100mL；——油样体积，mL；——稀释液体积，mL。g) 精密度：3 次平行测量中，大于 5μm 颗粒总数的相对误差为±6％。h) 试验结果：以 3 次测量结果的平均值作为结果值。3.3 注意事项a) 从设备的取样阀取样时，先放油将取样阀冲洗干净。在不改变流量的情况下，取油至专用采样瓶的 4/5 容积处。如有的设备不能连接导管取样时，应尽量缩短开瓶时间，取样后，先移走取样瓶，然后再关闭取样阀。油样应密封保存，不要倒置测试时再启封。b) 每年校准一次颗粒数检测仪，并按照粒径大小，检查和重新定标。c) 被测油样的黏度过大，可用清洁液将油样稀释后，重新脱气、测量。d) 测试前检查绝缘油中应无可见的颗粒杂质。3.4 检测验收a) 检查试验数据与试验记录是否完整、正确。b) 恢复试验仪器设备到试验前状态。4 检测数据分析与处理500kV 及以上变压器、电抗器油中大于 5μm 污染颗粒数不超过 3000 个/100mL，则认为试验合格。如果油中大于 5μm 污染颗粒数有明显的增长趋势，应缩短检测周期，加强监控。当油中大于 5μm 颗粒数超过标准时，应进行滤油处理。5 检测报告检测结束后，应在 15 个工作日内将检测报告整理完毕并录入 PMS 系统，检测报告格式见附录 A 。

---
