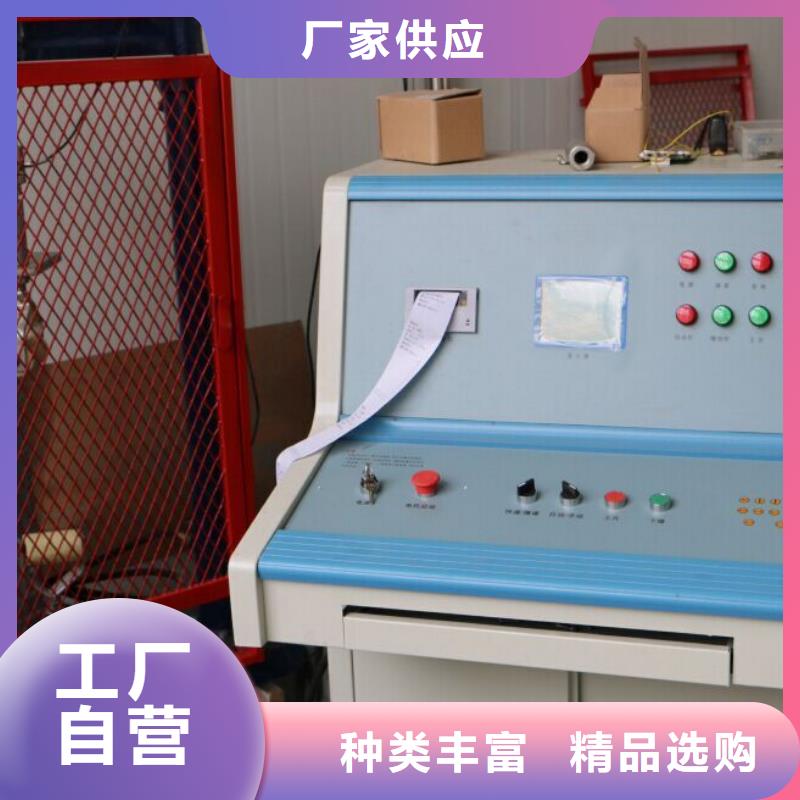

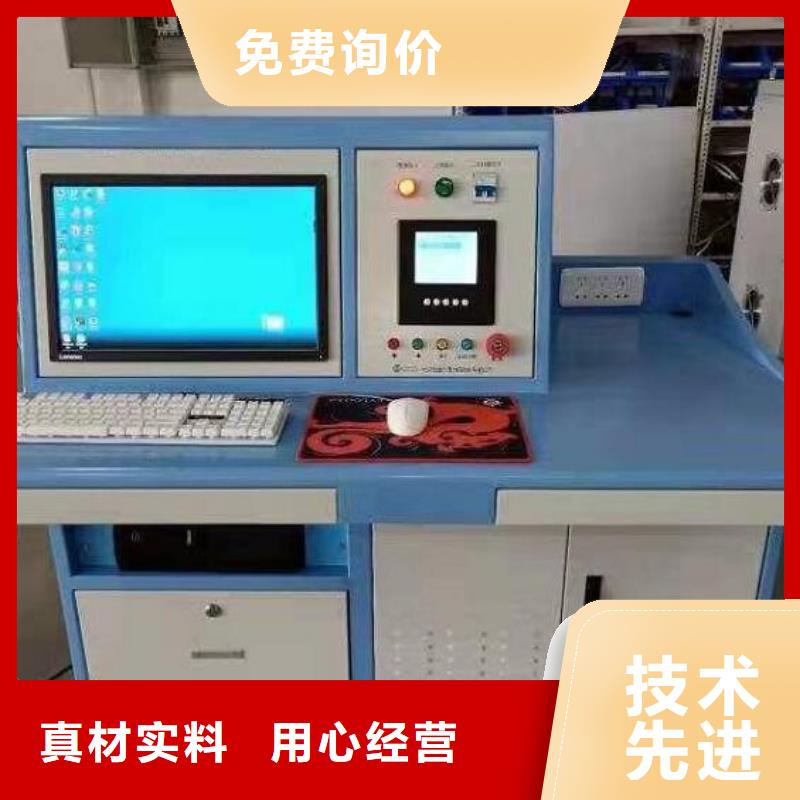

内江绝缘鞋手套耐压装置系列试验机｛（电力工器具力学性能试验机）（其中100KN、200KN、300kN和500kN为卧式）｝符合电力公司《电力工器具性试验规程》（国电发「2002」777号）要求。采用了VC程序设计系统和进口液压系统（泵站）使设备加力平稳、运行更稳定无过冲现象、保压性能更高；vc6.0设计整套自动控制程序，试验过程中显示受力曲线，可自动调整系数使数据更准确；自动形成检测报告，有峰值保持功能，可记录下试品的断裂力，打印检测结果并保存；微机操作帽冲击锤自动脱落，数据库自动保存历史记录的检测结果。还可以任意设定力值，保压时间，试验名称，送检单位及检验单位名称（详见检验报告范本），根据设定力值可作其它软、硬材质的拉压力试验。广泛适用于电力、邮电、建筑等行业的、登高工具等力学实验。二、产品性能：特点(一)控制系统1、采用了VC程序设计系统和进口液压系统2、vc6.0设计整套自动控制程序，试验过程中显示受力曲线，自动形成试验报告。3、自动调整系数使数据更准确4、打印检测结果并可以保存5、微机操作帽冲击锤自动脱落6、数据库自动保存历史记录的检测结果。7、有峰值保持功能，可记录下试品的断裂力8、还可以任意设定力值，保压时间，式品名称，送检单位及检验单位名称9、本机拉、压力测试机，能动态的显示拉、压力的受力曲线。10、加载平稳，无过冲现象，可切换手动/自动操作，使操作更方便、试验更准确。11、计算机根据设定力值和保压时间、自动加载，保压、卸载。12、具有保压功能，保压时间可任意设定。在保压段，当工件力值下跌后，自动补力13、计算机根据设定力值和保压时间可自动加载，保压、卸载。（二）卧式试验台1、试验尾部试验连接端采用滑动板，试验时可根据试品的需要将滑动连接板，移动到所需的位置，安装试品时不需要连接其它附件2、整机采用卧式落地方式，操作省力，试品安装进出方便。3、适用于测试较长、测力直较大的工器具试验。4、具有护网结构，能够直观的看到式品受力过程。。

内江绝缘鞋手套耐压装置试件连接固定后，就可以进行单片机操作试验。自动方式操作方法与步骤如下：1.扳上墙面电源总开，对电器柜进行供电。2..按下控制柜电源开关，按下电机启动按钮，油泵电机运转，显示屏出现欢迎您使用本设备！服务号 3.进入测试操作。按测试键，显示屏出现传感器1传感器2共同测量4.用方向键（↑）（↓）选择所用传感器1并按确认键确认，显示屏出现1＃大腰带2＃小腰带3＃脚扣4＃升降板5＃绳6＃竹木梯7＃5.用方向键（↑）（↓）选择试验项目并按确认键，如进行大腰带测试，显示屏出现：名称：1＃大腰带 标准力：2.205kN时间:05:00 当前力:CH1＝0.022kNN分钟 同时控制面板上上升（红灯）亮，液压系统进入快升，测试开始。6.随着测试进行，显示屏的当前力不断上升，当达到标准力2/3左右值时，系统自动由快升转为慢升。7.再经过少许时间直至当前力达到标准力值时，此时载荷保持时间进入倒计时。随后系统会根据当前力的大小自动保持并达到标准力值（通常当前力为标准力的1—1.01倍的范围内）。其间系统当前力为标准力时，自动加载（1％标准力内）、自动停加，经多次反复直到完成载荷时间的测试。8.系统从加载到完成试验过程中，测试受力图同时动态进行，显示直观明了。9.测试完毕，系统自动快退，液压装置下降一段距离后自动停止。10.如需打印，则按打印键。打印出测试报告：例如：测试报告名称：1大腰带标准力：2.205 kN 时间:05:00当前力:CH1＝2.210 kN 测试结论：测试日期:2020—03—23测试结论由操作者结合外观测试等情况判断，同时签名。11.按复位键后回到初始画面。如做同样的测试项目则选择上述自动方式的第4—第11条进行操作。如改做其它项目则选择自动方式的第3—第11条进行操作。15、试验结束，先向右拧转控制柜电源（即断开）。再关闭墙面电源总开关。

<内江>天正华意电气设备有限公司

内江绝缘鞋手套耐压装置简要的故障排除故障现象 原因分析排除方法备注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器10A保险管未安装好或开路重新安装保险管或更换保险管无电流电压指示1)设备内部插件松动检查设备，排除故障 2)试验回路有开路故障检查试验回路排除开路故障注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流220V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。十四、运输与贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮十五、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十六、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。 十七、维护保养1.该装置使用完毕后，应将水槽放在无染的地方。2.若长期不使用应该保持水槽内清洁无污染，电极杆、绝缘杆无水分。3.使用前应测量绝缘杆的绝缘电阻，必要时用高压测试其耐压值不得低于30KV.

<内江>天正华意电气设备有限公司 内江防护工具绝缘试验台种类

内江绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时：10~990 S2.设备组成 2.1 全自动绝缘靴（手套）测试装 高压泄流测控仪 1套2.3 试验变压器套3.面板布置3.1仪器面板布置3.2测试仪按键功能说明液晶屏下方电位器可调节液晶屏的对比度。液晶屏右侧的操作键“∧”“∨”键及“＜”“ ＞ ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。

<内江>天正华意电气设备有限公司 内江防护工具绝缘试验台种类

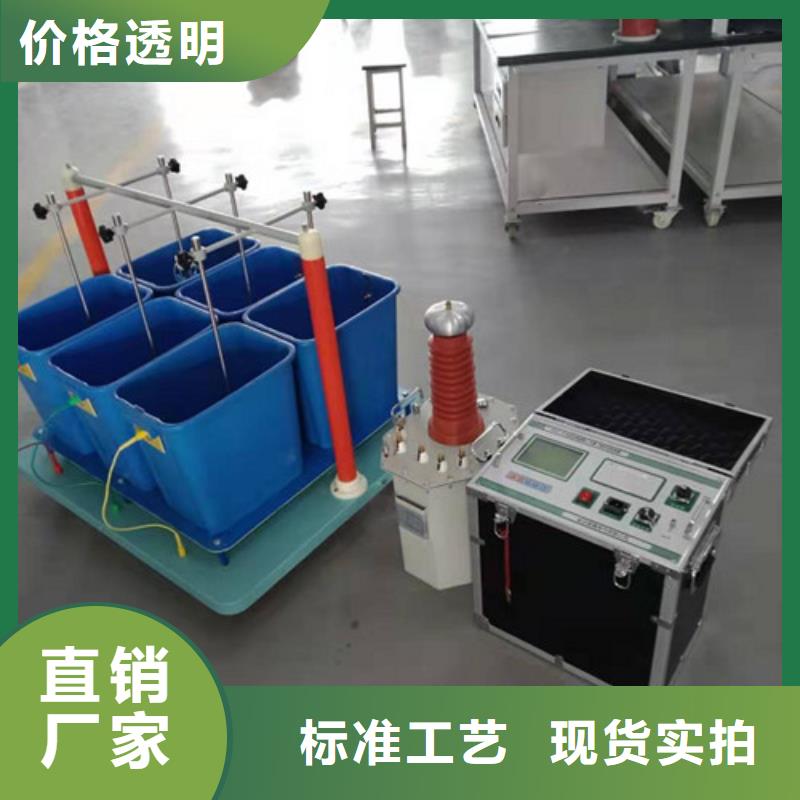

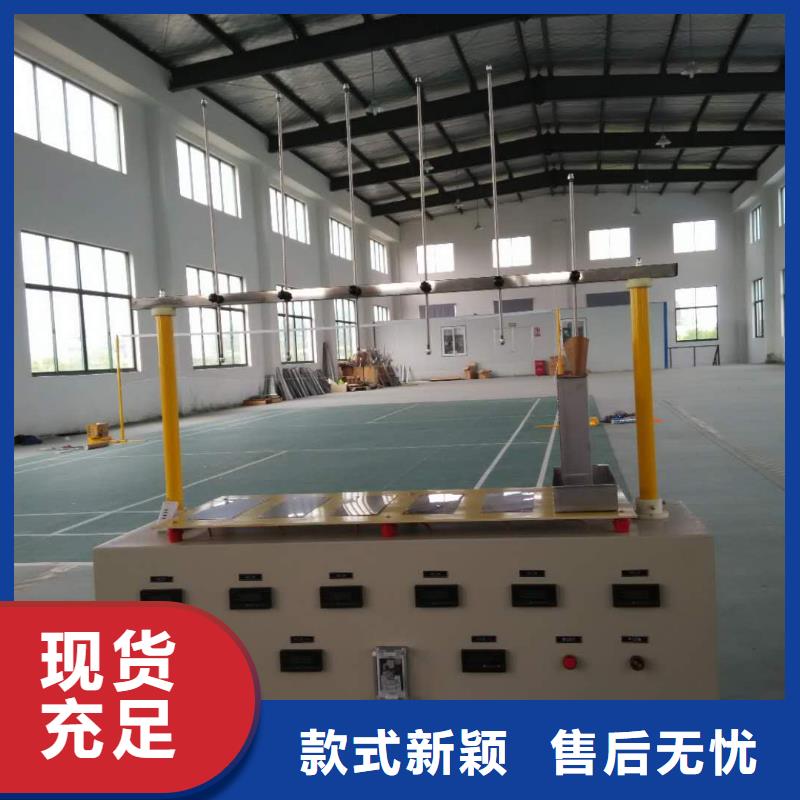

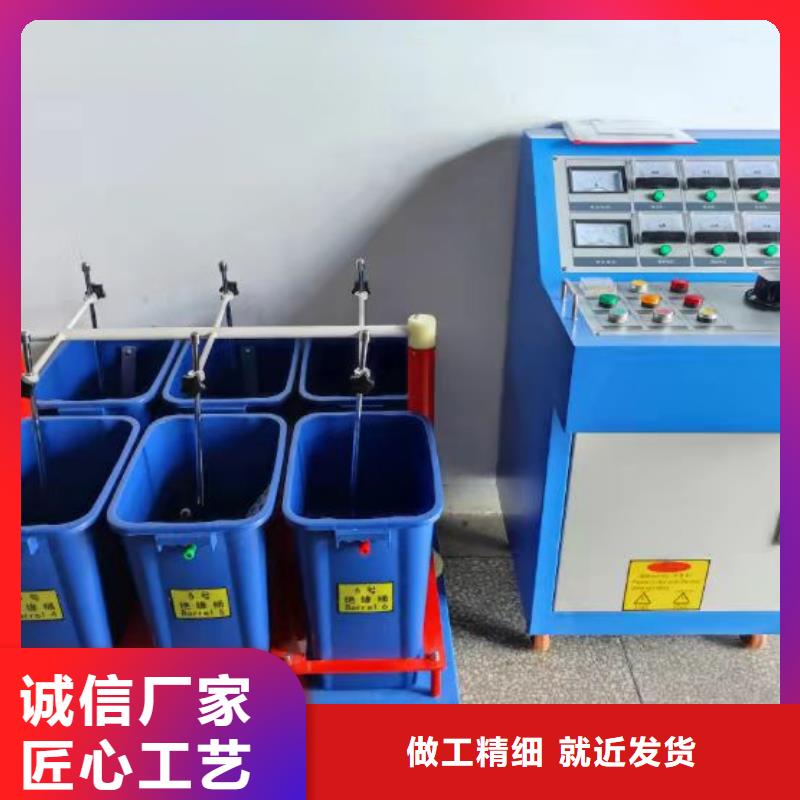

内江绝缘鞋手套耐压装置试验台介绍■整体介绍：·绝缘工器具试验台是用于试验绝缘靴、绝缘手套专业测试设备。它符合电力公司《电力工器具性试验规程》（国电发DL/T 1476-2015）要求。·试验台由机体、遥控器和干式变压器、仪器箱、试验容器等几部分组成。试件容器采用不锈钢制作，结构合理，外型美观；机体采用静电喷涂，防潮防腐；采用遥控器进行远程操作，高低压分离，可靠，技术含量高。·本试验台具有自动化程度高，测试精度高，控制功能强大，且操作简便，可靠。应用本系统将极大地提高检测工作效率。·绝缘工器具试验台广泛适用于供电、发电等电力企业，按《规程》要求对绝缘靴、绝缘手套等进行智能化绝缘性能性试验。■试件容器介绍：·试件容器有两类：六只盘状的容器用于测试绝缘靴；六只桶装的容器用于测试绝缘手套。结构合理，外型美观。■遥控器介绍：·遥控器上有一个指示灯和四个按键。·指示灯发出红光表示有按键按下，如红光暗，表示遥控器电池欠压。·四个按键上分别标有数字A，B，C，D.它们的功能分别是：按下“A”，表示升高压。按下“B”，表示降高压.按下“C”，表示计时开始。按下“D”，表示紧急停止。简称为“A升B降C计D停”。■机体介绍：·机体里分为主回路，遥控回路，控制回路，电源端子和控制端子五大部分。·机体上为试件容器摆放位置和高压导入部分。·机体左侧为总电源插座和接地端子；·机体正面为显示和控制部分。排为六只电流表，分别对应显示六只试件的电流。单位是mA.第二排个是红色旋钮，它是控制电源开关。按下时接通控制电源，按箭头方向旋转它，为断开控制电源。第二个是黑色旋钮，它是控制绝缘靴和绝缘手套电压等级转换保护。

<内江>天正华意电气设备有限公司
内江防护工具绝缘试验台种类

内江绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时

内江绝缘鞋手套耐压装置本绝全自动电力工器具测试系统是按照电力公司关于颁发《电力工器具性试验规程》(试行)的通知(国电发[2002]777号)和电网公司电力工作规程（变电部分）的要求的基础上研制生产。本产品各项指标均符合国标的要求。可以按《电力工器具性试验规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.功能特点1.仪器可以同时进行8只绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。2.绝缘鞋试验采用里面放置小钢珠的干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。3.测量电压和测量电流采用高低压相互对应实时比较，保证测量电压电流值的准确性。4.高低压分离，泄漏电流采用抗干扰无线传输技术传输回控制箱，极大的保护人身的。5.每路试品均具有分断机构，当任意一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。6.仪器采用大屏幕液晶汉字显示，显示信息量大，一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。7.采用高细度的步进电机控制调压器升压过程，全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压、计时到、自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并自动保存测试结果。8.绝缘靴试验具有专用金属接地托盘，绝缘手套试验具有专用容器，便于操作。9.试验变压器变比自由设定，可以与客户现有变压器相互配套10.具有过流保护功能。
