宁德雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

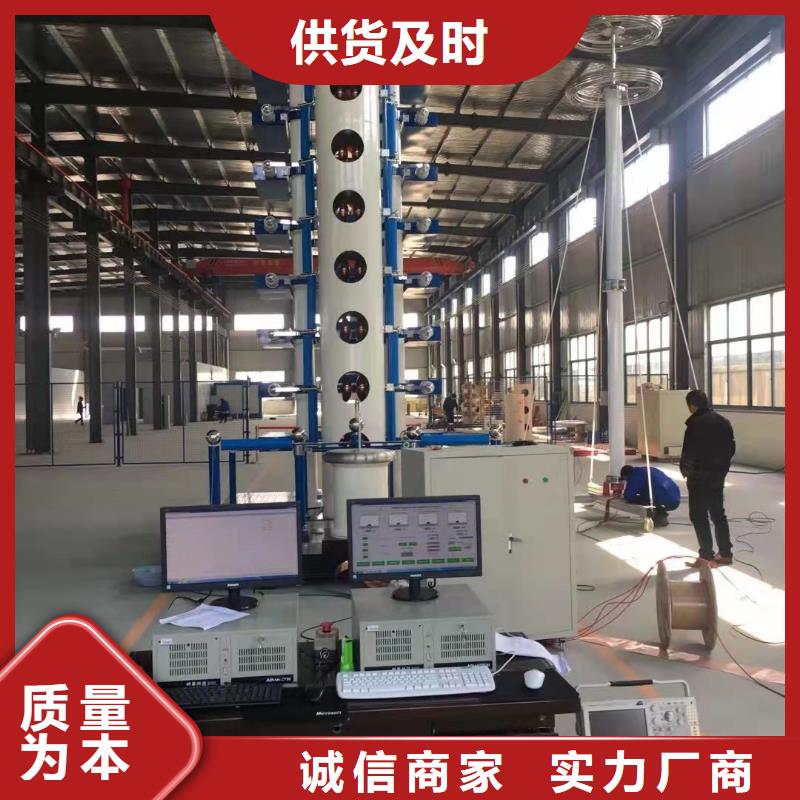

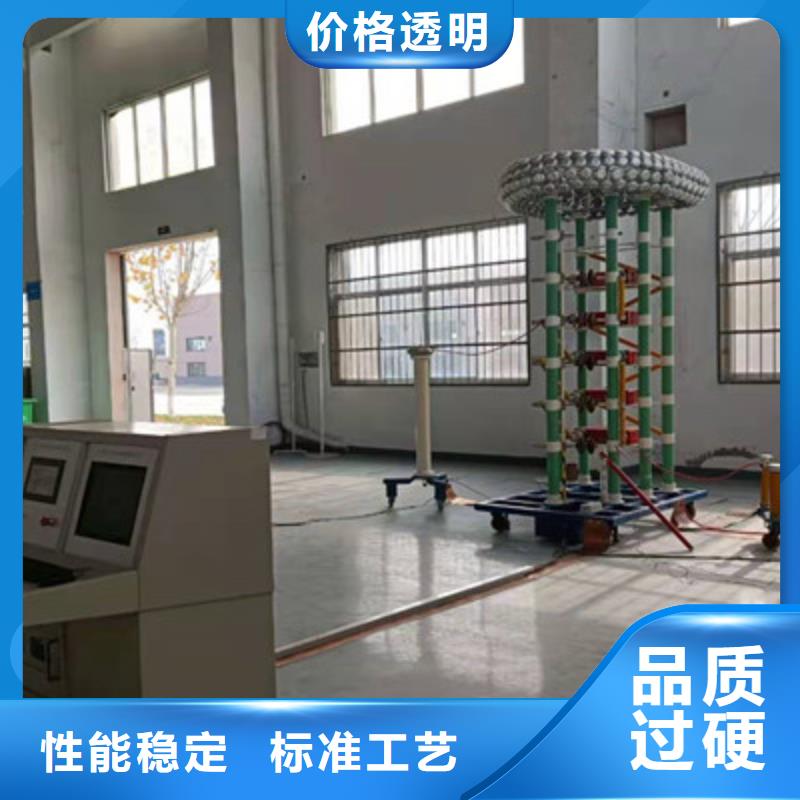

宁德雷电冲击发生器主要部件充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/500mA的高压整流硅堆反向耐压200kV，平均电流0.5A，高压整流硅堆安装在充电变压器旁：(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边恒流充电方式；(6)恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器，用100kV，400M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为4级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱4级塔式结构.每级包括2台MWF75-2.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手动调节球隙 (4)单台脉冲电容为20.05F，直流工作电压75kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；(5)波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；

<宁德>天正华意电气设备有限公司 冲击电压发生器试验系统成套装置价格优惠

宁德雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

<宁德>天正华意电气设备有限公司 冲击电压发生器试验系统成套装置价格优惠

宁德雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

<宁德>天正华意电气设备有限公司
冲击电压发生器试验系统成套装置价格优惠

宁德雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；(7) 全套配有7.1 雷电波头电阻2套；7.2 波尾电阻1套；7.3充电电阻1套（备用1只）；(8)级球隙采用双边异极性触发，级至第二级球隙均采用三间隙球隙点火，同步误动率或拒动率不大于2％；同步范围≥20％。(9)各级球隙距离由电动机驱动作直线调整，控制系统指示对应球距的充电电压，传动结构带有上下限位开关；(10)球隙距离可在控制系统上手动或自动调节；(11)本体可每二级或三级并联使用，并联连接杆采用统一接插件，方便换接。设备上能搁置多余的调波电阻而不影响电气性能；(12)每级试验存放调波电阻和连接杆的托架；(13)各级采用二端密封绝缘筒，密封性能良好；(14)各级间均采取防晕措施，在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。

<宁德>天正华意电气设备有限公司

宁德雷电冲击发生器 系统参数设置：设置控制系统的组成，个功能模块的动作方式，以及系统硬件参数设置，一旦设备调试好，严禁随意改动系统参数。进入方式：在参数设置页面点击【系统参数】切换到密码输入界面（图7-4）。由于系统调试涉及重要的参数调整，必须输入正确的授权密码才可进入高级调试界面。图7-4 密码输入界面5.3.3.输入正确的密码后，点击“确定”按钮，进入系统参数设置界面（图7-5）图7-5 系统参数设置5.3.4.充电回路参数：也就是设置主回路的参数。?【充电电压】：用来设置系统设置电压，防止在设置参数是设置电压过高情况。?【直流分压比】：设置充电电压的采样分压器分压比值，正确的分压比可以直观的以数字方式准确的检测（和设置）到充电电压。?【充电速度】：数值越小速度越慢。变压器原边输入电压控制值。?【中文】＆【英文】：切换系统语言，红色为当前系统模式。?本体球隙、陡波球隙参数设置：球隙的自动调整与设置的充电电压对应表；?完成设置：点击【确认】按钮完成参数的设置。5.3.5.球隙对应电压设置【自动球隙1参数】点击进入间隙调整页面自动球隙距离：下图，根据在实际测试中的结果，记录下充电电压从小到大，所对应的球隙距离。输入完毕后，点击【确认并返回保存】按钮。返回到【系统参数设置界面】。

宁德雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/200mA的高压整流硅堆反向耐压200kV，平均电流0.2A，高压整流硅堆安装在充电变压器前面，可倒换充电电压极性；(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边对称恒流充电方式；(6)自动控制时，恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器2只，采用50kV，300M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为2级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F，直流工作电压50kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；

冲击电压发生器试验系统成套装置价格优惠

宁德雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

---
