全自动油介质损耗及体积电阻率测定仪2023已更新(今日/动态)

盘锦介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。4.名词解释?试验源为AC tgδ ：油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，是根据电容值换算而得到的；?试验源为DCRx ：油样的绝缘电阻；ρ ：油样的体积电阻率，是根据绝缘电阻换算而得到的；基于上述两种不同的试验电源对油样有不同的极化效应，因而重复测试时，中间必须有足够的放电时间！否则数据不可靠！五、主要技术指标1使用条件-15℃∽40℃RH＜80％2电 源AC 220V±10％ 频率无限制3交流高压输出400V∽2200V ±2％ 每隔100V 50VA4直流高压输出200V∽600V ±2％5温控感应炉功率500W6温度控制范围 功能：用于校准时钟、日历，此时钟在停电后会继续运行。 b)功能：用于查询以前实验的存储数据结果。c)功能：用于设置恒温温度及介损测试电压。d)　功能：不加热直接进行介损测试。

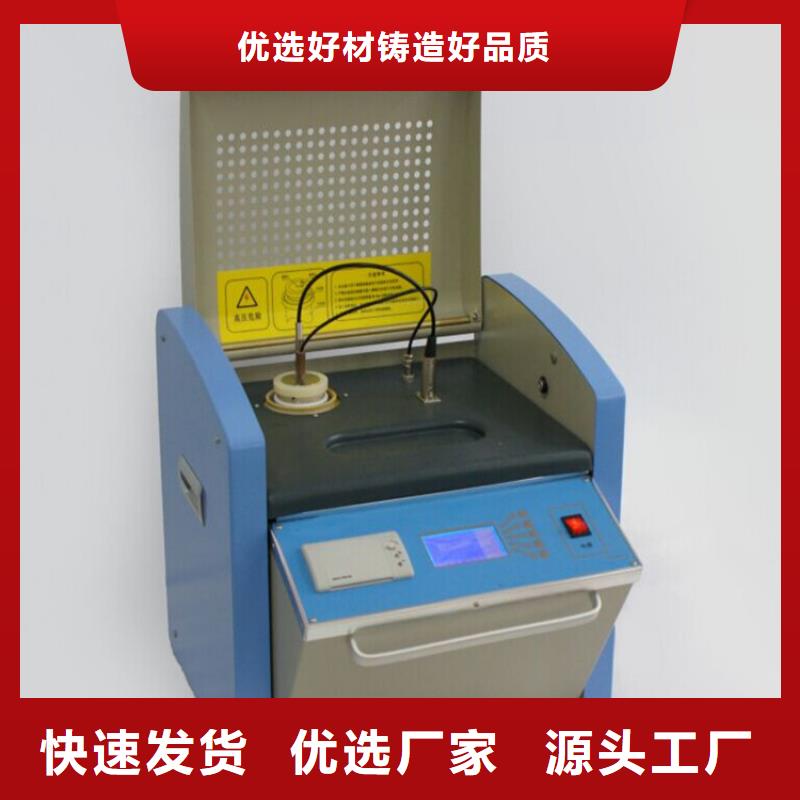

盘锦介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。

<盘锦>天正华意电气设备有限公司

盘锦介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

<盘锦>天正华意电气设备有限公司 全自动油介质损耗及体积电阻率测定仪2023已更新(今日/动态)

盘锦介质损耗测试仪常见设备的接线方法1．仪器引出端子说明：HV 仪器的测量引线高压端（带危险电压） 。CX 正接线时试品电流输入端。 仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压（常规正接线）：2.2反接线、内标准电容、内高压（常规反接线）2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压（高电压介损）：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。2.10 CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。2.11三相同测做变压器套管试验仪器具有四通道输入。除了常规的正接线测试方式，还具有四通道同时测量的功能。四通道功能方的应用就是做变压器套管，当做变压器套管的介损试验时候，可以直接连上四根Cx线，一次测试把ABC三相和中性点套管的电容和介损做出来。省去了频繁换线拆装套管末屏的工作。当然我们也可以采用这个功能做其他正接线三相试品，接线方式与套管一样。

<盘锦>天正华意电气设备有限公司 全自动油介质损耗及体积电阻率测定仪2023已更新(今日/动态)

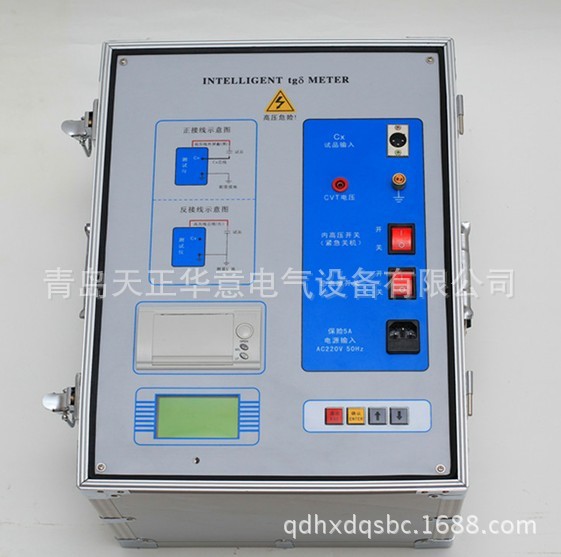

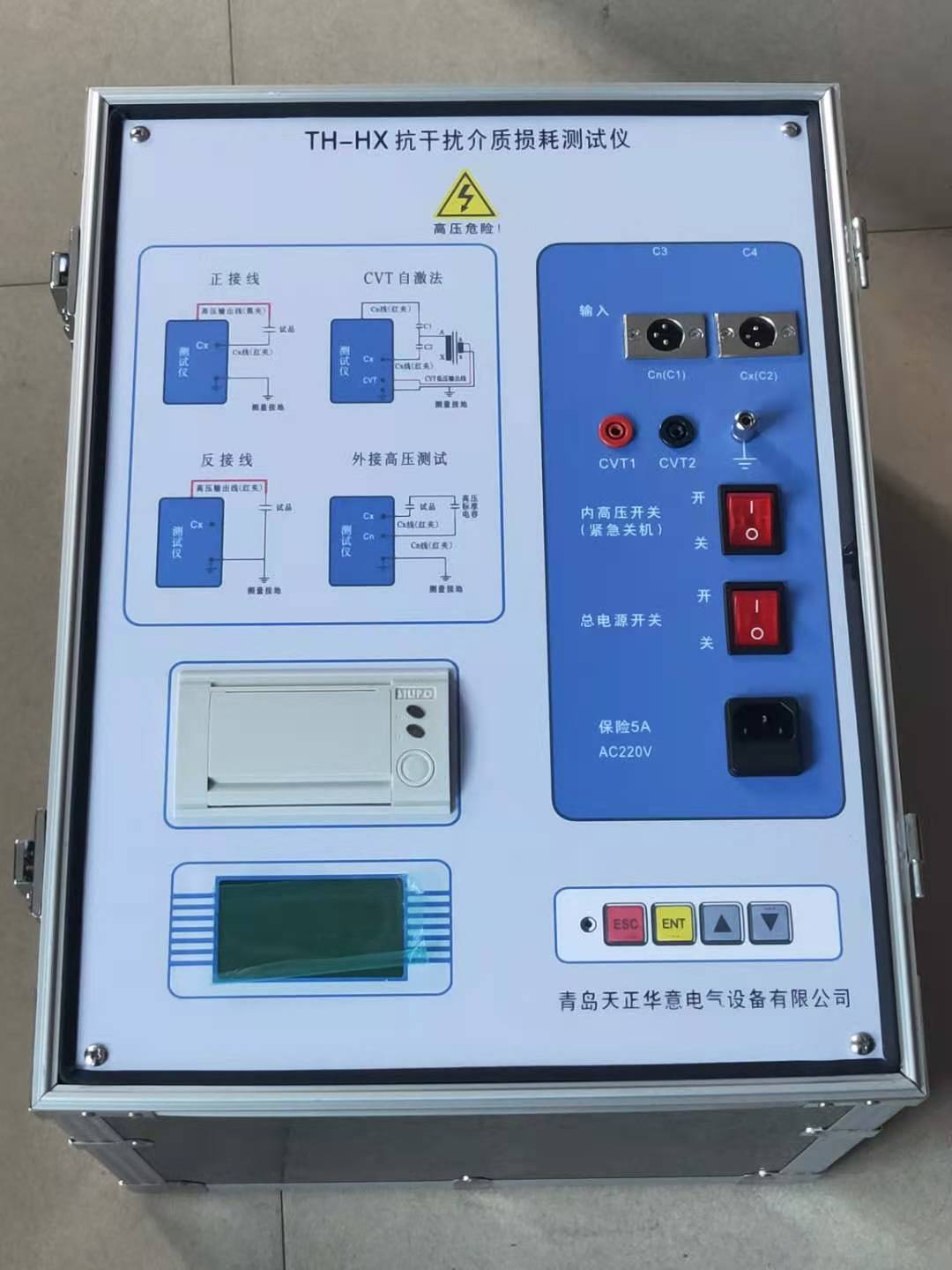

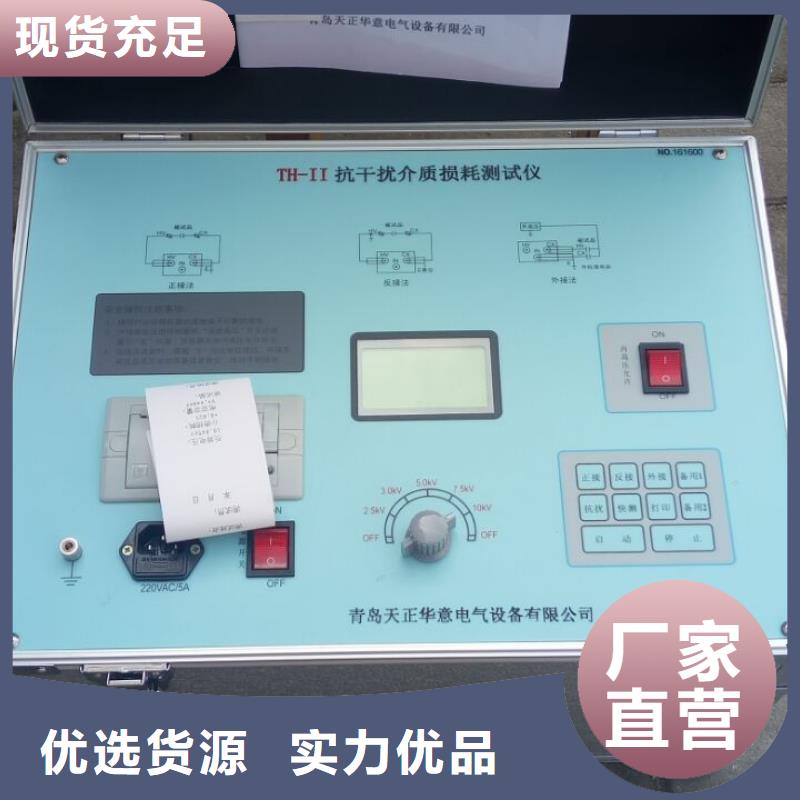

盘锦介质损耗测试仪 抗干扰四通道介质损耗测试仪说明书一、仪器概述介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。抗干扰四通道介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。 二、措施1、使用本仪器前一定要认真阅读本手册。2、仪器的操作者应具备一般电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。4、仪表应避免剧烈振动。5、对仪器的维修、护理和调整应由专业人员进行。6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。7、由于测试设备产生高电压，所以测试人员必须完全严格遵守操作规程，防止他人接触高压部件和电路。直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。

<盘锦>天正华意电气设备有限公司
全自动油介质损耗及体积电阻率测定仪2023已更新(今日/动态)

盘锦介质损耗测试仪然后可以点击“参数设置”进去设置菜单选择“CVT同时测试”（如图5—10）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—11）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—12）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT同时测试注意: 外屏蔽应接地，可以不悬空，允许放置地上使用，仪器软件对测试线分布参数进行了修正。注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.4、CVT变比测试首先根据相应的接线提示接好仪器外部的连线， 进入CVT测试菜单在参数设置中选择“CVT变比测试”然后返回开始测试界面（如图5—13），长按“启动测试”开始测量（如图5—14），测试完成后自动显示测试结果（如图5—15）。测试结果自动保存，可点击 “打印”按钮打印本次测试结果。 5—165.5、正反同测首先根据相应的接线提示接好仪器外部的连线， 进入正反同测菜单，在参数设置中选择设置需要测试的高压电压，然后保存返回（如图5—16），长按“启动测试”开始测量，测试完成后自动显示测试结果（如图5—17）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。

盘锦介质损耗测试仪锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。二 工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。图 2—1 测量原理图三 主要技术参数1使用条件-15℃∽40℃RH＜80％2标准电容tgδ: ＜0.005％Cn: 99.46PF耐压电压: 12KV3分 辨 率 介损tgδ: 0.001％电容量Cx: 0.001pF频率f：0.001Hz4精 度 介损△tgδ:±(读数＊1.0％＋0.040％)电容量△C x :±(读数＊1.0％＋1.00PF)频率 △f :±(读数＊1.0％＋0.10Hz)5测量范围介损tgδ无限制电流I20uA ≤ I ≤ 15A电压HV1KV ≤ HV ≤ 12KV频率 f30Hz ≤ f ≤ 300Hz6手持终端锂电池7800mAh锂电池7充电器DC12.6V 3000mA8显示方式7寸800＊480彩色液晶显示屏9操作方式工业级电容式触摸屏10手持终端尺寸(mm)270(L)×160(W)×65(H)11测试主机尺寸(mm)220(L)×180(W)×350(H)12存储器大小200 组 支持U盘数据存储13重量（手持终端）1.5Kg14重量（测试主机）5.5Kg

<盘锦>天正华意电气设备有限公司 全自动油介质损耗及体积电阻率测定仪2023已更新(今日/动态)

---
