齐齐哈尔回路电阻测试仪智能回路电阻测试仪概述TH-100A系列智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。（定做）6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。9.直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。10.海量存储试验数据：本机配有大容量存储，海量存储数据。

<齐齐哈尔>天正华意电气设备有限公司
回路电阻智能测试仪2023已更新(今日/报价)

齐齐哈尔回路电阻测试仪 目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-100A回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用标准的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途TH-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。

齐齐哈尔回路电阻测试仪 接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。

<齐齐哈尔>天正华意电气设备有限公司
回路电阻智能测试仪2023已更新(今日/报价)

齐齐哈尔回路电阻测试仪使用操作所有测试线接好以后，代开仪器电源，仪器初始化完成后进入“主菜单”界面，如下图所示。选择“开始测试”，按“确认”键进入“准备测试”界面，如下图。电流：设置本次实验的输出电力以，可选择50A/100A/150A/200A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流。时间：设置本次实验的测试时间，50A/100A可选择“快速”或 “10/20/30/40/50/60秒”150A/200A可选择“快速”或 “5秒”测试过程中可随时按“取消”键停止测试。编号：设置本次实验的试品编号主显示区：显示被测物的电阻值。副显示区：显示被测试品的电压值、电流值和测试时间。“测试结果”如下图。按“左右”键移动光标，按“确认”键执行所选操作。在测试过程中，仪器如过检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，自动打开风扇进行降温，温度降低后自动关闭风扇。继续测量：继续按当前设置参数进行电阻测量。打印数据：将当前的测试结果通过连接外置打印机打印。保存数据：将当前的测试结果保存到本机。在“主菜单”界面，选择“存储查询”，按“确认”键进入“存储记录”界面，如下图。U 盘存储：将本机存储内容保存到外接U盘上。6.4 打印机使用说明使用打印功能时，请先连接外置打印机。打印机上电后，正常时指示灯常亮，缺纸时指示灯闪烁。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入。并拉出一截（超出一点撕纸牙齿），注意把纸放整齐纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头并把旋转扳手推入复位。

<齐齐哈尔>天正华意电气设备有限公司

齐齐哈尔回路电阻测试仪 尊敬的顾客感谢您使用本公司TH-100A回路电阻测试仪。（又称接触电阻测试仪）在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

回路电阻智能测试仪2023已更新(今日/报价)

齐齐哈尔回路电阻测试仪 目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-100A回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用标准的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途TH-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。

<齐齐哈尔>天正华意电气设备有限公司

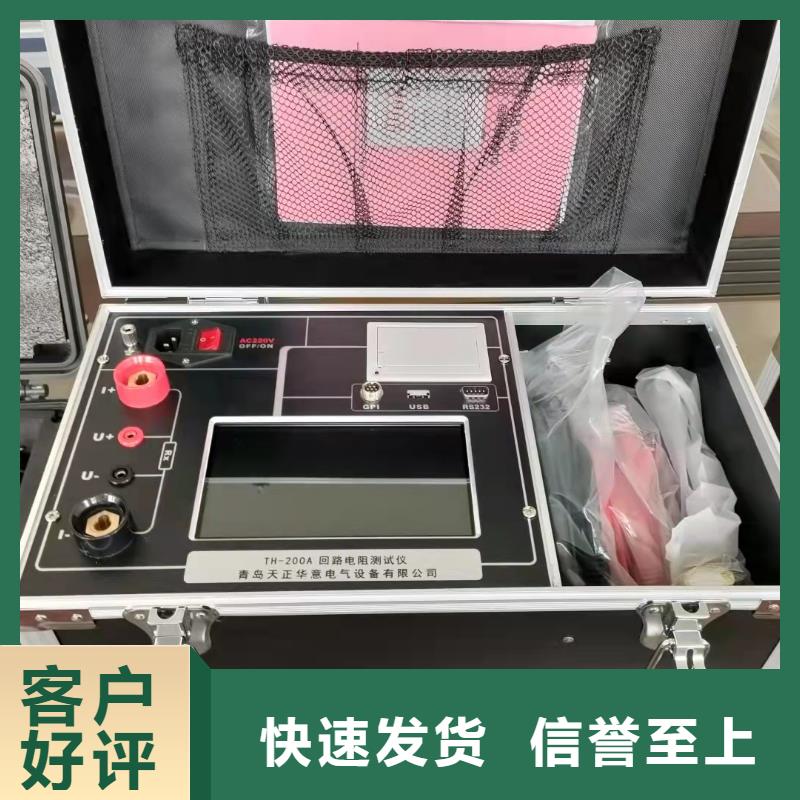

齐齐哈尔回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效。中间大号字体显示电阻、电压、电流。

<齐齐哈尔>天正华意电气设备有限公司
回路电阻智能测试仪2023已更新(今日/报价)

齐齐哈尔回路电阻测试仪概述断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。措施1、操作者应具备一般电器设备或仪器的使用常识。2、使用本仪器前要认真阅读使用说明书。3、对仪器的调整维修必须由专业人员进行，不要自行处理。4、仪器应避免剧烈震动，避免高温和阳光直射。5、本仪器为测量纯电阻回路设计，不得测量感性回路。6、测试中不能拆除测试线。7、仪器接地线必须接好

齐齐哈尔回路电阻测试仪 具有数据存储与数据浏览功能，并具有掉电保护功能。11.U盘导出试验数据：配有U盘导出数据功能，导出excel文件。12.标准Modbus-RTU：配有RS232接口（可选配改成RS485），通讯协议是标准Modbus-RTU。13.电脑控制及上传数据：配有RS232上位机，通信可以控制、上传、生成word/excel文件。14.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以控制、上传、生成word文件。15.线控操作，方便流水线作业：线控方式（选配），可以外部一线开关（闭合/断开）控制测试/中断，电阻超限输出空节点可以点亮报警灯。16.无线遥控器，快捷方便：选配遥控器（选配），一键测试、一键中断测试，可定制遥控器显示试验状态。17.温度补偿自动折算电阻：可以预设温度，自动折算标准温度下的电阻值。也可以使用温度传感器（选配）实测温度。18.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间19.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。20.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。21.大电流线快速连接：使用的大电流线的连接接口，插入拧转就可以，快速方便。22.多相功能选配：标配为单相，可以选配为二相同测（导体电阻专用测试仪）或三相同测。

回路电阻智能测试仪2023已更新(今日/报价)

齐齐哈尔回路电阻测试仪 仪器以A相电阻为标准值，自动产生B相、C相电阻对A相电阻的比较值故障分析与排除故障现象原因分析排除方法备注开机无显示电源未接接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器保险管未安装好或开路重新安装保险管或更换保险管输出电流达不到额定电流测试线路太长即导线截面积过小更换截面积较大导线无电流输待检设备开路检查设备排除故障试验回路有开路故障检查试验回路排除开路故障十注意事项1.打开电源测试之前，应先将电流输出端与被试品接好。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5.为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。十五、运输、贮存运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。

---
