山南发电机特性综合测试仪第三种“特级管理”:高级别的管理权限， 可以使用测试程序提供的除了与系统调试有关的全部功能。与“普通管理”权限比较:①可以进入权限设置窗口对“基本使用”、“普通管理”、“特级管理”3种权限进行设置，但是不能对 “权限全开”这一级别进行设置。②可以设定匝间判断方式。第四种“权限全开”:级别的管理权限，可以使用测试程序提供的全部功能包括系统调试功能。1.“更改权限”:点击后弹出权限变更窗口(如图5.5)，在此窗口中添入相应权限的用户名和密码回车或点击“确定”后如果正确则更改为此用户名与密码所对应的权限。此时测试界面左上角标题会显示当前的使用权限(如图5.6)。2.“权限设定”: 点击后弹出使用权限设定窗口(如图5.7)。此窗口中可以对用户使用权限进行修改、添加、删除操作，下面进行逐一介绍:①修改权限:在窗口左侧权限列表框中选择要修改的权限项目，在“用户名”与“密码”文本框中会显示当前选中的项目，“权限等级”中显示当前权限等级。修改完成后点击“保存修改”则完成此次修改操作。②添加权限:如果想要重新增加使用权限时点击“添加权限”，左侧权限列表框中会添加一条空的记录，在右侧文本框输入用户名、密码在选择框中选择相应的权限等级后点击“保存修改”后添加完成。③删除权限:在窗口左侧权限列表框中选择要删除的权限项目，点击“删除权限”在弹出的询问窗口中确认即可删除此项目。

<山南>天正华意电气设备有限公司

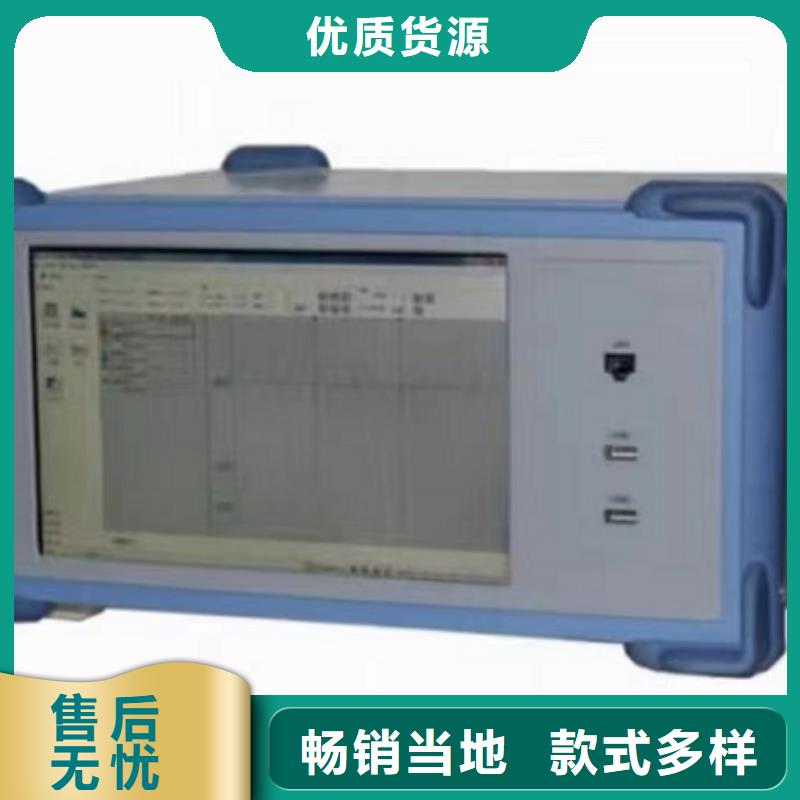

山南发电机特性综合测试仪技术性能 1、12路信号的接入特性0∽150V交流电压 3 组 （定子二次电压）0∽750V交流电压3 组 励磁机定子二次电压）0∽10mA交流电流3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压2 组发电机转子电流）0∽±1000V直流电压1 组（发电机转子电压）2、精度：12路信号精度 0.5级 A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10％7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。接线端子布局及定义如下图①：发电机定子电压接入端子。②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。③：主励磁机定子电压接入端子。④：发电机转子电压接入端子。⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。仪器后面板上的接地端子通过连线接入系统地。五、建立（选择）测试信息 在检查完发电机、励磁机信号线接入信号的相应通道中，并确保接线准确无误后，接入键盘、鼠标，打开测试仪器的电源。在计算机桌面上用鼠标双击《发电机测试》，运行系统软件，在测试界面的菜单栏中选择选项→选择机组，会出现以下画面：

山南发电机特性测试仪现货齐全

山南发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。

<山南>天正华意电气设备有限公司

山南发电机特性综合测试仪在设置页面中，可以选择窗口显示的参量（32路模拟量，24路派生量，16路开关量）。?在此页面下可以进行“模拟量录制选择”，“开关量录制选择”的勾选以及“记录间隔”的设置。?记录文件项可将记录文件存到指定的一个文本文件中，启动自动记录功能，程序按设定的记录间隔周期地记录参量值。?无论是否启动自动记录功能，点击“记录当前数据”按钮，用户都可以随时记录一点数。当前数据将被记录在记事本文件中，记录总点数显示在窗口上方的“已记录数据”的显示框内，此点数的记录只限本次“实时列表”页面的已记录数数据的点数，关闭当前页面“已记录数据”的数量将置零。?点击“打开记录文档”将显示记录参量值的数据内容，在记事本文件中可以对记录的数据进行保存/打印等操作。5.3.2 实时波形点击“在线监测/实时波形”进入“实时波形”页面，如图9所示：图9?参量列表：分成波形、有效值、开关量状态，列出当前的数据文件对应的参量列表，单击参量名前的图标可以在子窗口中绘制/隐藏该参量。?统计窗口：分成波形、有效值、开关量状态，列出当前前的子窗口（数据窗口）的数据文件对应的参量信息。对于模拟量波形、模拟量有效值，派生量有效值、派生量波形显示的信息包括名称、代号、单位等，包括参量的值、小值、光标所在点对应的数值。对于开关量，除名称、代号外，显示开关量动作曲线，以及光标所在点的状态。?改变曲线颜色：单击参量名称下方的颜色区，会弹出颜色选择菜单。?显示工具条：游标的相关信息在操作栏显示，其中“频率”值，即是时间差的倒数。游标的移动方法为鼠标左键拖曳。在游标线上双击可选择焦点游标。如果在操作栏上选择了“锁定游标”，则在横轴（时间轴）放大/缩小时，游标保持其原有时间点，此时游标可能被移出画面。如未选择“锁定游标”，则游标相对画面保持不动。在Y轴（纵轴）方面，曲线有两种显示方式：分轴、同轴。分轴：每个参量有独立的基线、比例值，可以单独在画面上纵向移动，可以单独放大、缩小。基线在画面以点划线表示，与曲线颜色一致。同轴：所有参量使用统一的纵轴坐标（标幺制或有名值），零点、比例值是一致的。

山南发电机特性综合测试仪第三种“特级管理”:高级别的管理权限， 可以使用测试程序提供的除了与系统调试有关的全部功能。与“普通管理”权限比较:①可以进入权限设置窗口对“基本使用”、“普通管理”、“特级管理”3种权限进行设置，但是不能对 “权限全开”这一级别进行设置。②可以设定匝间判断方式。第四种“权限全开”:级别的管理权限，可以使用测试程序提供的全部功能包括系统调试功能。1.“更改权限”:点击后弹出权限变更窗口(如图5.5)，在此窗口中添入相应权限的用户名和密码回车或点击“确定”后如果正确则更改为此用户名与密码所对应的权限。此时测试界面左上角标题会显示当前的使用权限(如图5.6)。2.“权限设定”: 点击后弹出使用权限设定窗口(如图5.7)。此窗口中可以对用户使用权限进行修改、添加、删除操作，下面进行逐一介绍:①修改权限:在窗口左侧权限列表框中选择要修改的权限项目，在“用户名”与“密码”文本框中会显示当前选中的项目，“权限等级”中显示当前权限等级。修改完成后点击“保存修改”则完成此次修改操作。②添加权限:如果想要重新增加使用权限时点击“添加权限”，左侧权限列表框中会添加一条空的记录，在右侧文本框输入用户名、密码在选择框中选择相应的权限等级后点击“保存修改”后添加完成。③删除权限:在窗口左侧权限列表框中选择要删除的权限项目，点击“删除权限”在弹出的询问窗口中确认即可删除此项目。

<山南>天正华意电气设备有限公司 山南发电机特性测试仪现货齐全

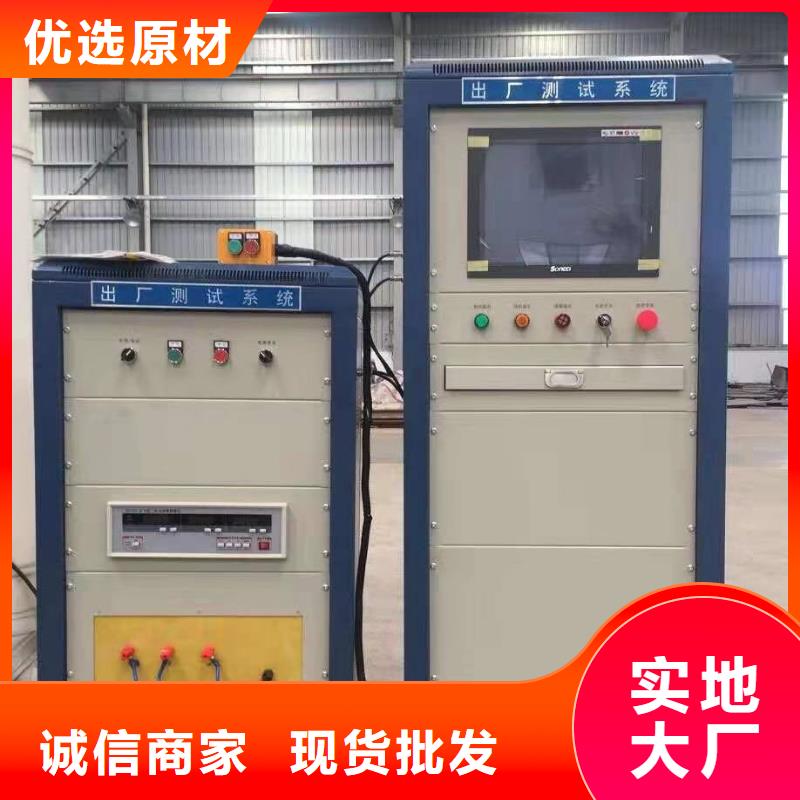

山南发电机特性综合测试仪测试内容及方法：本测试系统能自动测试电机的直流电阻、绝缘电阻、匝间绝缘强度、工频耐压及泄漏电流、电机堵转及空载等所有测试项目。输出线路测试时多可一次接入4台被试电机一起测试，接好测试线以后，输入或选择该电机型号的标准参数范围及所选测试线序号，按下测试启动按钮，系统程序将会按照如下测试项目及顺序进行自动测试。1.直流电阻首先测量当前环境温度，作为电阻的修正依据，再按照输入的标准参数自动选择电阻量程，测量电机的直流电阻，并计算三相绕组电阻不平衡度，经环境温度补偿后的电阻值与标准参数中的上、下限自动判断合格与否，如果测试数据大于上限值，则说明此线包超上限，用红色字体显示在屏幕上，如果测试数据小于下限值，则说明此线包超下限，用蓝色字体显示在屏幕上，这两种情况均为不合格，不合格则终止以下项目的测试，报警并显示，如果测试数据（经温度修正后）在上、下限之间，说明线包的电阻值合格，则继续下面的测试过程。温度修正是将在测试时温度下的电阻值，按铜线的温度系数自动修正到标准参数所在的温度下的电阻值，才能比较。如果标准参数未输入温度值，则按20℃修正比较。电阻测试采用高精度的HP3544数字电阻仪，四端测量技术，导线及接触电阻。

<山南>天正华意电气设备有限公司

山南发电机特性综合测试仪可根据贵公司实际及要求更改一些内容1、标准参数设置与输入功能该设备软件系统可通过预先输入的质量部门提供的各种型号电机的合格范围参数，在自动测试过程中调入标准参数自动判断被试电机合格与否。型号相同、电压不同或极数不同的电机在参数数据库中均按不同型号对待，单独存储。诸如这种对应电机型号的电机参数，数据库中可存放上万条记录，完全可以容纳用户所有型号电机的参数。该界面还提供参数记录新建、删除、编辑、查找等功能。2、测试过程控制功能软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对电机执行自动测试。测试项目合格时：继续下面的测试项目，如直流电阻项测试合格，则继续绝缘电阻测试。3、编号管理功能可以根据型号类型保存相应的电机编号，并在测试时自动递加。电机编号：在没有新的编号前，按电机型号顺序递加，例如：前天测试电机为90S2后，一台电机编号为050032，到昨天没有此型号电机，测试其它型号电机，到今天下午才测试此90S2电机，如果不输入新的编号，则测试台电机的编号应为050033，以此类推。4、测试结果的保存功能系统软件客队自动测试结果进行自动保存，还可对不合格电机的数据有选择的保存。4.1系统软件自动将测试结果进行保存，测试合格数据直接保存，不合格电机的数据有提示，保存或删除，以防人为因素造成的不合格。4.2 测试结果按型号、编号及日期进行分类保存。4.3 测试数据统计：按日、月或选定的时间段进行合格率统计，不合格数据分项目统计，电气数据分以下几种：4.3.1 直流电阻：超上限、超下限及三相不平。4.3.2 绝缘电阻：绝缘电阻下限。4.3.5 空载试验：电流超上限、下限及三相电流不平衡，空载损耗超上限及下限。4.3.6 工频耐压：泄漏电流超上限5、测试结果检索功能有相应的数据管理界面，可以通过时间、型号及编号等方式对数据进行检索。6、测试报告打印功能6.1如果无说明，按电机型号、日期及编号顺序形成固定表格形式，也可按型号、日期及选择编号形成表格

山南发电机特性综合测试仪系统配置发电机特性综合测试仪 一台 鼠标一个计算机键盘 一个钳式电流传感器 三把电源线 一根接地线 一根测试线 一组（12根）直流量短路线二根使用说明书二本十一、售后服务若因本产品的质量问题而不能正常使用的，本公司将有如下的服务承诺：1．三个月内包退，一年包换，三年免费维修，终身优惠维修。2．根据顾客要求免费上门安装调试。3．对顾客投诉48小时内答复处理。4．返修品一个月内送达客户手中。以上服务承诺不包括人为损坏及操作不当对仪器造成的损坏。软件安装须知：将提供光盘上“发电机测试”文件夹复制到电脑中，并将该文件夹中所有文件的属性该为“存档”。功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。

<山南>天正华意电气设备有限公司 山南发电机特性测试仪现货齐全

山南发电机特性综合测试仪系数表校正如果发现某个通道的数据与校正表的数据有差别，可点击软件运行后的《选项》菜单中的“系数表”，通过更改通道系数来校正通道。比如：发现If通道或Ilf通道的值偏小，假如测量值为800A，校正值为1000A，用校正值/测量值1000/800＝1.25，与该通道系数相乘，得到的值添入该通道系数栏中。原通道系数为1，乘得到的比值1.25，1×1.25＝1.25，用1.25替换原通道系数1。同样，如果发现Vab或Ia的测量值与校正值有偏差，可用（校正值/测量值）得到的值与该通道系数相乘，得到的值替换原系数。比如Vab的测量值为1000V，校正值为800 V，用校正值/测量值800/1000＝0.8，与该通道系数（150）相乘（0.8×150＝120），用得到的值120替换原通道系数150。在通道系数校正之后，点击右上角的确定按钮。九、注意事项1、在进行发电机空载和短路试验时，在每个测试点上需停留10多秒钟，以保证测试的准确性，尤其是在曲线的下降阶段。图A 在测试点上未停留足够时间造成的畸点。图 B 正常测量图形2、直流通道在不使用时，用短路线短接。3、接线完毕后，一定要检查是否接好，尤其是电流二次量。

山南发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。

---
