邵阳架空线路故障测试仪这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。

【邵阳架空线接地故障测试仪】_价格_厂家

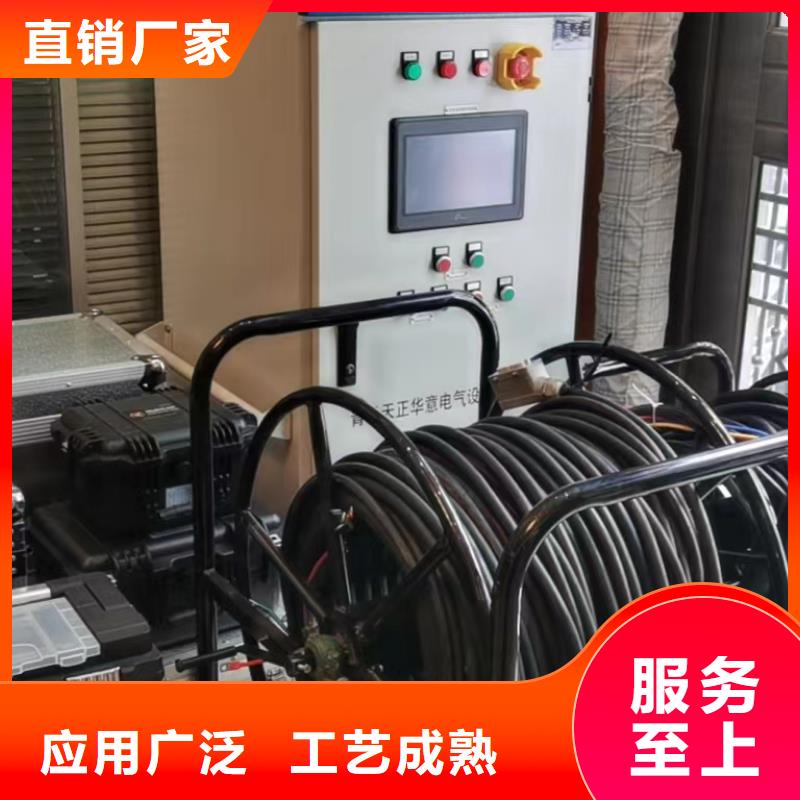

邵阳架空线路故障测试仪系统概述 本测试系统是在我公司原大功率线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/TkV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。本装置的可实现的测试项目(配置)涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。a) 被测线路首末端悬空--线路静电感应电压、接地电流测量； b) 被测线路末端短路接地--线路电磁感应电压、电磁干扰电流测量； c）高感应电压下三相线路的相别核对--线路末端为桥架母线或GIS组合电器； d) 线路各相绝缘电阻测试、核对相别、线路直流电阻测量；e) 三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容、等值电容；e) 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容；f) 多回同杆或并行线路回路间的不平衡度影响和不对称度影响分析；

邵阳架空线路故障测试仪这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。

<邵阳>天正华意电气设备有限公司

邵阳架空线路故障测试仪 电网公司发布的《架空输电线路管理规范》第十五条 工程正式投产前，应做好以下工作：(2)线路电气参数测试合格，相位核对无误，线路……等。2.4 中华人民共和国电力行业标准《DL/T559－2007　220kV-750kV电网继电保护装置运行整定规程》及《DL/T584－2007　3kV-110kV电网继电保护装置运行整定规程》要求下列参数用于整定计算时必须使用实测值：1）三相三柱式变压器的零序阻抗；2）66kV及以上架空线路和电缆线路的阻抗；3）平行线之间的零序互感阻抗；4）双回路的同名相间和零序的差电流关系；5）其他对继电保护影响较大的有关参数；2.5 中华人民共和国行业标准《DL/TkV交流架空输电线路工频参数测量导则》。3 测试系统的主要功能及特点3.1 装置除D型号外，其余型号装置全部配有高内阻感应电压测试附件，接入装置测试通道后可快速准确完成三相、二相输电线路在线路末端开路情况下的静电感应电压及相位角度测量。可完成三相、二相输电线路在线路末端短路接地情况下的被测线路各相工频电磁感应电压、工频干扰电流、相位角度及零序工频干扰电流的测量。3.3 对三相、二相输电线路（含直流输电线路及直流接地极线路）的正序阻抗、零序阻抗、正序电容、零序电容等参数的自动测试，线路测试首端的接线倒换全部在装置内部自动完成，只需要对三相、二相线路首端接一次线，末端改变一次接线（接地或悬空）即可完成所有测试项目，极大地提高了现场测试工作效率。3.4 在装置内部加装了三相大电流继电器自动控制被测试线路三相、二相首端线路侧的接地操作，配合对正序、零序测试接线的变换和信号采集，测试过程不需要任何人工倒换首端测试接线，避免因改换接线时线路感应电压对试验人员的伤害，保证了仪器设备的。3.5 8路各自独立量程的电压、电流测量通道，保证了对多回同杆或平行线路回路之间的零序互阻抗和零序耦合电容的准确测试，同时测试出因互感引起的单相不平衡度和耦合引起的电压不对称度，方便调度部门调整线路保护整定参数。

【邵阳架空线接地故障测试仪】_价格_厂家

邵阳架空线路故障测试仪 电网公司发布的《架空输电线路管理规范》第十五条 工程正式投产前，应做好以下工作：(2)线路电气参数测试合格，相位核对无误，线路……等。2.4 中华人民共和国电力行业标准《DL/T559－2007　220kV-750kV电网继电保护装置运行整定规程》及《DL/T584－2007　3kV-110kV电网继电保护装置运行整定规程》要求下列参数用于整定计算时必须使用实测值：1）三相三柱式变压器的零序阻抗；2）66kV及以上架空线路和电缆线路的阻抗；3）平行线之间的零序互感阻抗；4）双回路的同名相间和零序的差电流关系；5）其他对继电保护影响较大的有关参数；2.5 中华人民共和国行业标准《DL/TkV交流架空输电线路工频参数测量导则》。3 测试系统的主要功能及特点3.1 装置除D型号外，其余型号装置全部配有高内阻感应电压测试附件，接入装置测试通道后可快速准确完成三相、二相输电线路在线路末端开路情况下的静电感应电压及相位角度测量。可完成三相、二相输电线路在线路末端短路接地情况下的被测线路各相工频电磁感应电压、工频干扰电流、相位角度及零序工频干扰电流的测量。3.3 对三相、二相输电线路（含直流输电线路及直流接地极线路）的正序阻抗、零序阻抗、正序电容、零序电容等参数的自动测试，线路测试首端的接线倒换全部在装置内部自动完成，只需要对三相、二相线路首端接一次线，末端改变一次接线（接地或悬空）即可完成所有测试项目，极大地提高了现场测试工作效率。3.4 在装置内部加装了三相大电流继电器自动控制被测试线路三相、二相首端线路侧的接地操作，配合对正序、零序测试接线的变换和信号采集，测试过程不需要任何人工倒换首端测试接线，避免因改换接线时线路感应电压对试验人员的伤害，保证了仪器设备的。3.5 8路各自独立量程的电压、电流测量通道，保证了对多回同杆或平行线路回路之间的零序互阻抗和零序耦合电容的准确测试，同时测试出因互感引起的单相不平衡度和耦合引起的电压不对称度，方便调度部门调整线路保护整定参数。

<邵阳>天正华意电气设备有限公司

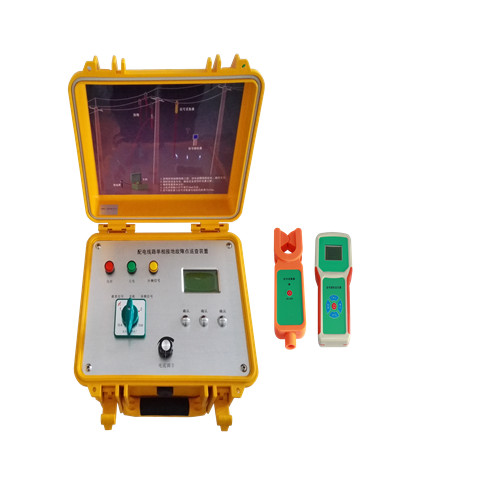

邵阳架空线路故障测试仪新的电网改造工程“三相三线”供电方式增强了配电线路的绝缘水平，提高了供电可靠性，减少了线路损耗。但也经常发生单相接地故障，特别是在大风、暴雨、冰雹等恶劣天气情况下，接地故障频繁发生，严重影响了电网的正常运行。故障发生后，由于线长范围广，采用传统的方法进行排查，很难快速准确查到故障点。配电线路单相接地故障点巡查装置（简称：巡查助手），用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，减小线路检修人员的工作强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。钳表与接收器技术规格检测方式钳形CT，积分方式传输方式433MHz无线RF传送，传输距离约30mLCD尺寸62mm×44mm装置尺寸长100mm×厚35mm×高204mm钳口尺寸Ф50mm 测量范围0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采样频率2次/秒分 辨 率0.1mA测试精度±2％±5dgt （23℃±5℃，80％RH以下） 数据存储200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满线路电压线路带电不超过35kV（带绝缘杆操作）数据保持检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持数据查阅“MR”符号指示，能上下翻阅所存数据超量程溢出显示“OL A”符号显示无信号指示当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号自动关机若不检测时约15分钟后，装置自动关机电源DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池电池电压当电池电压低于5.4V时，电池电压低符号 显示，提醒更换电池 装置重量钳表和手抄器总重量2.5Kg（含绝缘杆和电池）工作环境温湿度-10℃～40℃； 80％Rh以下存放环境温湿度-10℃～60℃； 70％Rh以下干扰不受433MHz同频信号干扰绝缘杆尺寸伸缩式令克棒0.9米/节（4节）绝缘强度AC 40kV/rms (绝缘杆与钳芯之间)结构防滴漏Ⅱ型

<邵阳>天正华意电气设备有限公司 【邵阳架空线接地故障测试仪】_价格_厂家

邵阳架空线路故障测试仪三相线路静电感应电压测量图（14）图（13）对应操作说明：根据需要测试的线路参数，按压面板上对应的数字键1～5可进入相应测试子项目，按[退出]键返回上级菜单。图（14）对应操作说明：按[确认]键测量三相静电感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印静电感应电压值，按[退出]键返回上级菜单。说明：进行静电感应电压测量时，严格按照屏幕提示要求操作，务必使用装置配套的高内阻静电感应电压测试绝缘棒在线路首端对三相测试。11.5 三相线路电磁感应电压及电磁感应电流（接地电流）测量菜单电磁感应电压测量图（15 ） 电磁感应电流测量图（16）图（15）对应操作说明：按[确认]键测量三相电磁感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印电磁感应电压值，按[退出]键返回上级菜单。图（16）对应操作说明：按[确认]键测量三相电磁感应电流值及合相电流值（三相电流矢量和），按[打印]键可打印电磁感应电流值，按[退出]键返回上级菜单。11.6 三相线路正序零序阻抗参数自动测试菜单正序零序阻抗参数自动测试图 正序零序阻抗参数结果显 ）对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相短路接地，按[预测]键仪器自动检测线路末端短路及接地状态并给出提示，预测通过后按[测试] 键仪器可自动测量三相正序阻抗参数和零序阻抗参数，测试完成后屏幕显示测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。 三相线路正序零序电容参数自动测试菜单正序零序电容参数自动测试图 正序零序电容参数结果显示 对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相悬空，按[预测]键仪器自动检测线路末端是否有短路接地及悬空状态并给出提示，预测通过后按[测试] 键仪器可自动测试三相正序电容参数和零序电容参数，
