邵阳二次压降负载测试仪、SD卡插拔SD卡插入在仪表下侧写有SD卡的位置，将SD卡有铜触电的一面朝下，轻轻插入，用大拇指的指甲向内顶SD卡，在SD卡正好没入卡槽，并听到微弱的“嗒”声后，标示SD卡插入完成。SD卡拔出用大拇指的指甲相内顶SD卡，在听到微弱的“嗒”声后，将手指移开，SD卡会自动从插槽弹出，再将SD卡从仪表取出。开机状态下插拔插拔的方法与上面讲的相同。在SD卡插入之前，仪表的SD卡图标显示为 ，表示仪表没有检测到SD卡，当SD卡插入后大约1秒钟，仪表的SD卡图标会变为，表示仪表已经检测到SD卡。4、使用外接DC电源仪表处于开机或关机状态都可以使用外接DC电源，开机状态下，使用外接DC电源可以给仪表供电的同时，给电池充电。仪表关机状态下，使用外接DC电源则只给电池供电。充电状态下，仪表电源插孔旁的发光二极管常亮。接入DC电源将电源线的一端插入仪表下部标有DC 5V的插孔，将电源线的另一端插入交流插座。断开DC电源将电源线连接交流插座的一端拔出。将电源线插入仪表的另一端拔出。5、测量功能的选择仪表所具有的功能如图1所示，三相伏安表，压降测试(PT端)，压降测试(电表端)历史记录，系统设置。仪表开机后，进入“主菜单”页面。在“主菜单”页面下使用←，→方向键选择功能，再按ENTER键进入该功能。6、界面导览下面以“三相伏安”功能中的页面为例进行说明，如图2所示。功能指示图2中界面左上角的“三相伏安”表示当前处在何种测量功能。

<邵阳>天正华意电气设备有限公司

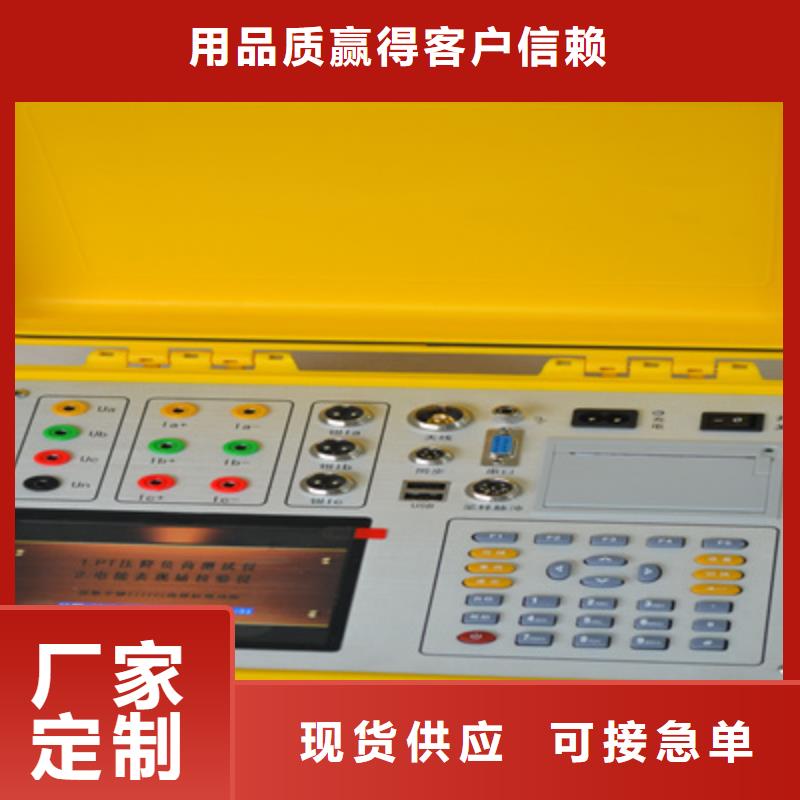

邵阳二次压降负载测试仪也可以使用仪器配备的5V/3A交流电源适配器供电。三、测量接线1、Y型接线将Un接线端子（导线颜色为黑色）夹到要测量的电压信号的零线上，U1，U2，U3电压接线端子（导线颜色分别为黄，绿，红色）夹到ABC三相相线上； 如只需测量一相电压，将Un接线端子夹到零线上，U1接线端子夹到待测相线上；如测量两相电压，将Un接线端子夹到零线上，U1，U2接线端子夹到待测相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上；如只需测量一路电流，I1电流钳夹到该路电流线上；如测量两路电流，将I1，I2电流钳夹到待测电流线上。2、△型接线将Un接线端子（导线颜色为黑色）夹到B相上，U1和U3电压接线端子（导线颜色依次为黄，红）夹到A相和C相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上基本操作说明1、仪表开机仪器在关机状态下，长按 键约3秒钟，仪表上电。仪表首先显示“开机界面”约8秒，然后会切换到“主菜单页面”如下图所示：2、仪表关机仪器在开机状态下，长按 键约3秒钟，仪表关机。

邵阳二次压降负载测试仪、SD卡插拔SD卡插入在仪表下侧写有SD卡的位置，将SD卡有铜触电的一面朝下，轻轻插入，用大拇指的指甲向内顶SD卡，在SD卡正好没入卡槽，并听到微弱的“嗒”声后，标示SD卡插入完成。SD卡拔出用大拇指的指甲相内顶SD卡，在听到微弱的“嗒”声后，将手指移开，SD卡会自动从插槽弹出，再将SD卡从仪表取出。开机状态下插拔插拔的方法与上面讲的相同。在SD卡插入之前，仪表的SD卡图标显示为 ，表示仪表没有检测到SD卡，当SD卡插入后大约1秒钟，仪表的SD卡图标会变为，表示仪表已经检测到SD卡。4、使用外接DC电源仪表处于开机或关机状态都可以使用外接DC电源，开机状态下，使用外接DC电源可以给仪表供电的同时，给电池充电。仪表关机状态下，使用外接DC电源则只给电池供电。充电状态下，仪表电源插孔旁的发光二极管常亮。接入DC电源将电源线的一端插入仪表下部标有DC 5V的插孔，将电源线的另一端插入交流插座。断开DC电源将电源线连接交流插座的一端拔出。将电源线插入仪表的另一端拔出。5、测量功能的选择仪表所具有的功能如图1所示，三相伏安表，压降测试(PT端)，压降测试(电表端)历史记录，系统设置。仪表开机后，进入“主菜单”页面。在“主菜单”页面下使用←，→方向键选择功能，再按ENTER键进入该功能。6、界面导览下面以“三相伏安”功能中的页面为例进行说明，如图2所示。功能指示图2中界面左上角的“三相伏安”表示当前处在何种测量功能。

<邵阳>天正华意电气设备有限公司
邵阳互感器智能现场校验装置图文介绍

邵阳二次压降负载测试仪在参数设置界面按下F1进入“压降测试”界面，假设主界面上时选择了“压降测试(PT端)”，则如下图所示：压降测试界面操作：按下F1键，进行通讯测试该功能用来测试本机与从机之间，本机与中继器（可选）之间的无线通讯信号质量。测试结果以图标的方式显示在标题栏。其中左边的天线图标代表本机与从机之间的无线通讯信号质量，右边的天线图标代表本机与中继器之间的无线通讯信号质量。图标表示信号质量优，图标表示信号质量良，图标，表示信号质量不达标。只有通讯信号质量优，或者通讯信号质量良的情况下，测试才能顺利完成。如果信号质量不达标则需要调整天线位置或者更换天线。按下F1键，开始通讯测试。仪器首先测试本机与中继器之间的无线信号质量，然后再测试本机与从机之间的无线信号质量，只要有一个信号质量是优或者良，试验就能顺利的进行。标题栏绿灯闪烁则代表本机无线发送数据，如图标所示。红灯闪烁则代表本机收到无线数据，如图标所示。显示灰色的灯，则表示当前没有无线数据的收发。如图标所示。按下F2键，进行压降测试压降测试前，必须先做或者已经完成通讯测试，否则界面提醒“请先按F1键，进行信号质量测试”压降测试需要20个步骤才能完成，测试时，界面右下角有一个计数器，显示当前的测试的步骤数。

邵阳互感器智能现场校验装置图文介绍 <邵阳>天正华意电气设备有限公司

邵阳二次压降负载测试仪多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。在电力系统中，公共回路对保障系统运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的，《电力作业现场规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、产品特点1、在线分析N600接地回路电流状态信息，不需停电，使用时确保系统。2、多点接地故障分析功能，分析仪通过对定位仪及其它接地回路的电流分析，判断二次回路接地系统是否存在多地接地故障。3、电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其他接地回路的分流电流大小。4、一次性准确判定N600回路多点接地、单点接地、无接地等多点状态。5、根据实际需要的功率，可以放大、缩小，输出电流值。6、分析仪根据现场的实际情况智能产生信号电流，保障被测系统的、可靠运行。7、接地电流超过设定值时视为接地故障发生。8、接地电流发生突变，且变化量超过设定值时视为接地故障发生。9、多点接地故障自动判断并报警。10、同步跟踪技术，锁定故障方向与故障支路。11、全触屏结构设计，不需要任何安键，便于工程应用的实用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的电钳，便于各种类型接线的粗细，多点接地制定选用。

邵阳二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位

邵阳互感器智能现场校验装置图文介绍

邵阳二次压降负载测试仪电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

邵阳二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

<邵阳>天正华意电气设备有限公司 邵阳互感器智能现场校验装置图文介绍

邵阳二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

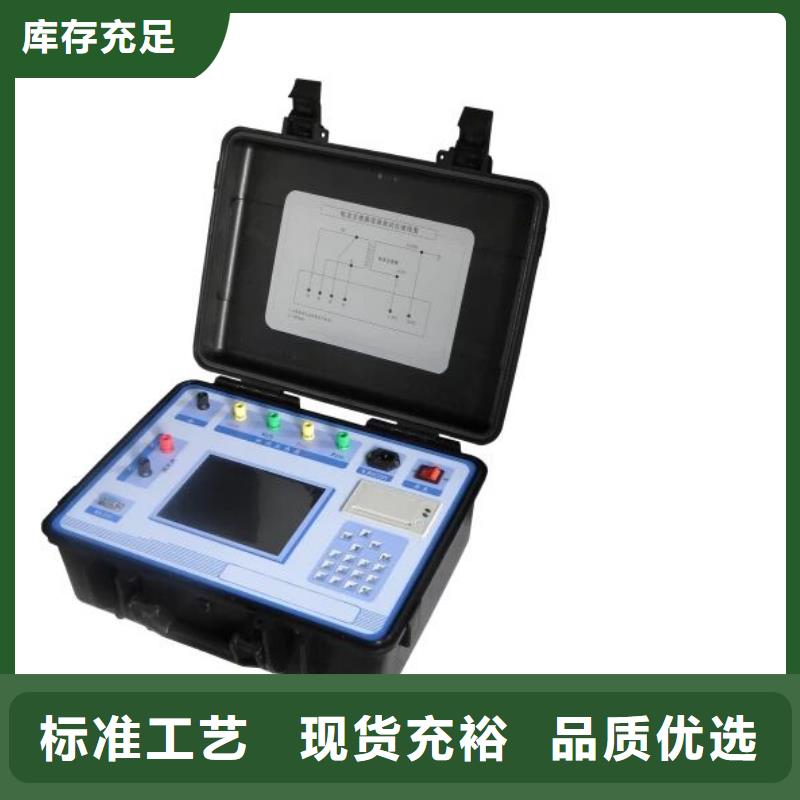

邵阳二次压降负载测试仪 功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

邵阳互感器智能现场校验装置图文介绍

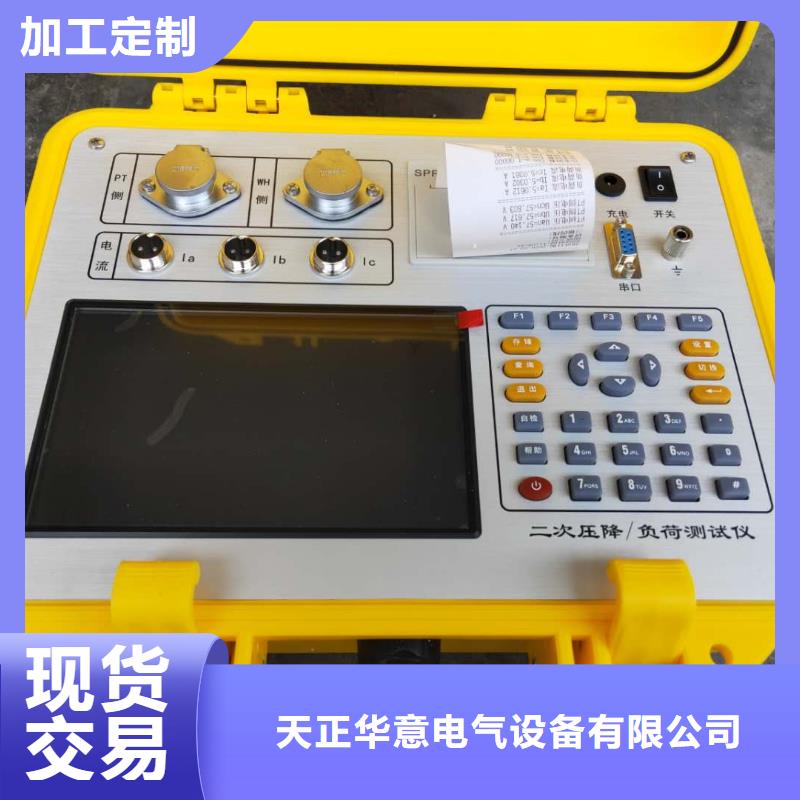

邵阳二次压降负载测试仪二、技术指标1、使用环境（1）环境温度：-10℃～ 40℃（2）相对湿度： ≤80％ 2、测量精度本仪器的测量精度为1级。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）电导：G＝± (1％×G＋1％×δ±0.01) mS电纳：δ＝± (1％×δ＋1％×G±0.01)mS负荷：S＝± (1％×S±0.1)VA电阻：R＝± (1％×R＋1％×X±0.1)Ω电抗：X＝± (1％×X＋1％×R±0.1)Ω3、充电电源：交流176V~264V，频率45-55Hz4、仪器的测量范围和分辨率测试项目 范围 小分辨率电压测量范围(V) 40～120.000 0.001电流测量范围(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01误差值(％) -10.000～10.000 0.001修约(％) -10.000～10.000 0.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、电池工作时间：充满后工作时间大于6小时。7、体积：主机：32cm×24cm×13cm8、重量：主机：2.5Kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

邵阳二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后，打开仪器仪器，显示主菜单按“确定”键进入主界面如图，按“上下”“确定”键选择到“CT负荷”如图输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流—R：CT二次负荷中的电阻分量—X：CT二次负荷中的电抗分量—COSφ：根据RX算出的功率因数—U：—Z：U/I —Sn：U＊I—φ：根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后，打开仪器，仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图，输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如需要存储，长按数字键“2”后，按“确定”键即可。—U：PT二次电压；—G：PT二次负荷中的电导分量；—B：PT二次负荷中的电纳分量；—φ：根据GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台，选择阻抗测量回路即可，只需要TO TX短接后穿过钳表。KD接电压输入（使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台，选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入（使用PT侧黄色和黑色两根线）。

邵阳二次压降负载测试仪波形显示界面如图十五所示：在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【↑↓】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。所示：此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示次谐波（基波）。

---
