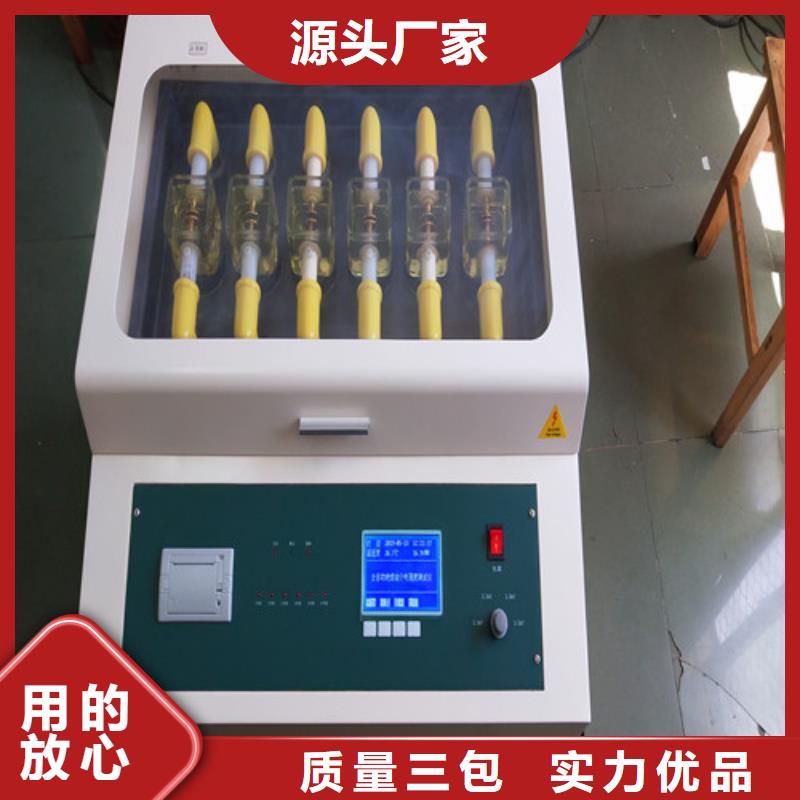

苏州绝缘油介电强度试验仪本系列绝缘油介电强度测试仪是我公司全体科研技术人员，依据标准GB507-1986及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。 二、仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5kVA2. 升压速度 2.0 kV/s，3.0 kV/s， 二档任选误 差 0.2kV/s3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 长410 mm；宽390 mm； 高380 mm8. 仪器重量 26 kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度 ≤ 85％3. 工作电源 AC 220V ± 20％4. 电源频率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W

<苏州>天正华意电气设备有限公司

苏州绝缘油介电强度试验仪仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5kVA2. 升压速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任选 误 差 0.1kV/s3. 输出电压 0～100 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 长410 mm；宽390 mm； 高380 mm8. 仪器重量 26 kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度 ≤ 85％3. 工作电源 AC 220V ± 20％4. 电源频率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五

苏州绝缘油介电强度试验仪注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；6. 仪器的维修和调试须由专业人员完成；7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！ 8. 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！9. 仪器在使用过程中，如发现异常应立即切断电源！八、简易故障排除1. 开机无反应检查电源线是否插接良好，检查保险管是否完好无损；2. 不升压检查油杯箱盖是否盖好；3. 升压正常但不击穿 检查设置是否限制了停升电压；4. 击穿后无显示检查油杯内是否有污物；5. 打印不出纸 检查打印机是否有纸；6. 更换打印纸打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：

<苏州>天正华意电气设备有限公司
苏州原油脱水仪了解更多

苏州绝缘油介电强度试验仪注意事项1、面板为液晶显示器，不能用硬物磕碰，否则会造成显示器的性损坏。2、仪器试验时会产生高压，上电前必需使仪器可靠接地，接地不良会引起危险或造成数据不稳定。3、“测试”和“正在放电”过程中不允许换插头或关机。4、装油杯和注油样时要十分仔细，保证无污染，确认无误后再开始试验，否则影响测定精度。5、温度微调前，应保证实际温度与显示温度的误差是在控温稳定15分钟后情况下，作出调整。6、如有误操作，可按“复位”键，重新开始操作。7、电源必须做好良好接地。本系列绝缘油介电强度测试仪是我公司全体科研技术人员，依据标准GB507-1986及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。

苏州原油脱水仪了解更多 <苏州>天正华意电气设备有限公司

苏州绝缘油介电强度试验仪按下打印机前盖板上的圆形按钮将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干； 保修卡 1张11. 合格证 1张十一、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

苏州绝缘油介电强度试验仪主菜单页：该页供用户选择操作项目可供选择的项目有“设定温度”、“微调温度”、“设置油号”、“主机控制”、“修改时钟”等项目。要从主菜单页转入首页看控温值，可按“确认键”进入首页。主菜单操作如下：主 菜 单设定温度 090 确认微调温度 确认预置油号 25 确认主机控制 确认2006年01月08日 11: 58行为“设定温度”，移动光标到温度数据处，按上下键可修改设定温度，修改完毕，移光标到确认处，按确认键，数据存入内存，下次开机设定温度仍为此值。第二行为“微调温度”，控制温度稳定后，屏幕显示的温度与实际温度有误差时，在此调节。首先移动光标到微调数据处，如果屏幕显示的温度低于实际温度时应进行正微调，即按上移键，显示“＋”号，同时微调值由零开始增加，但正微调值不超过＋3.0℃；如果屏幕显示的温度高于实际温度时应进行负微调，即按下移键，显示“-”号，同时微调值由零开始增加，但负微调值不超过-3.0℃当微调值到达期望值后释放上移（或下移键），移光标到确认处，按确认键，微调完毕。第三行为“预置油号”，在此设定试样油号。第四行为“主机控制”选择，是用户选择了网络通讯，安装了软件和接收器的，可以把光标移到“主机控制”项对应的“确认”上，按一下“确认”键，页面转为此页面。即进入“主机控制” 页面，此页面接收化验室计算机信息，并将试验结果送回计算机。

苏州原油脱水仪了解更多

苏州绝缘油介电强度试验仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是100 kV，可选范围10 kV～100 kV（增量Δ＝10 kV）。选择完毕后，按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（

苏州绝缘油介电强度试验仪生产厂家 青岛天正华意电气设备有限公司符合标准 DL421-91技术参数 该仪器按GB/T5654绝缘油体积电阻率仪DL421.91《绝缘油体积电阻率测定法》的电力行业标准为依据，根据有源电桥的原理研制成功的一种新型电阻率测定专用仪器。具有结构简单、线性度好、灵敏度高、测试结果稳定、操作等优点，其性能远高于通常的电压电流法。仪器由参数测量系统、油杯制冷、油杯加热控温系统两部分组成，具有自动计时、液晶显示功能。该仪器除测量绝缘油体积电阻率外，还可以用于测量抗燃油电阻率。 测试电压：500V ．DC 测试范围： 10 7 ～ 10 13 Ω·cm 重 复 性： ＞1012 Ω·cm ≯25％ ，＜10 12 Ω·cm ≯15％ 加热功率： 100W控温范围： 10℃～100℃ 控温精度： ±0.5℃ 测量误差： ≤±10％ 测试电极杯： 4个 （其中3个高温测试杯，1个低温测试杯）环境温度：0～40℃相对湿度：≤85％供电电压： AC220V±10％ 50Hz±1Hz产品图片

<苏州>天正华意电气设备有限公司 苏州原油脱水仪了解更多

苏州绝缘油介电强度试验仪本仪表TH-08型主要用于测量汽油、煤油、柴油等轻质石油产品的电导率。TH-08B型同上可测量汽油航空煤油，柴油，电导率，还可测量压缩机油、润滑油的电导率。通过测量电导率参数可定性快速了解油料的静电性、电绝缘性、纯净性或其它物理性能。TH-08C型用于酒精丙酮，电导率较高的无腐蚀性涂料.油料.本仪表是参照美国标准ASTMD4308—89《含有抗静电添加剂航空燃油电导率测定方法》、国际标准：ISO6297《油品电导率测定法》；按照 标准：GB6950-2001《轻质油品静止电导率》；GB/T6539-1997《航空燃料与馏分燃油电导率测定法》，GB13348-1992《液体石油产品静电规程》等要求而设计制造。可适合飞机场、炼油厂的油库、加油站、油料化验室现场环境使用。

苏州绝缘油介电强度试验仪 ，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图5）；图5 自定义设置子页面在图5页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值100 kV，范围10～100 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；。7.在图2页面下，按 选择 键移动光标√ 至数据标定处，按 确认 键即可进入 数据标定 子页面（图6）图6 数据标定子界面注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。图7. 显示子页面按 打印 键打印页面显示的（近一组的）测试结果。按 选择 键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择 键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择 键为图8～12的循环翻页键。图8. 图9 图10. 图11. 图12 在图8～12的子页面中，按 打印 键打印子页面显示的测试结果；按 确认 键，则返回开机页面（图1）。注：全自动绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是近的测试数据，而编号2显示的是次近的测试数据，依次类推。由于存储器可存储近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。

苏州原油脱水仪了解更多

苏州绝缘油介电强度试验仪生产厂家 青岛天正华意电气设备有限公司符合标准 DL421-91技术参数 该仪器按GB/T5654绝缘油体积电阻率仪DL421.91《绝缘油体积电阻率测定法》的电力行业标准为依据，根据有源电桥的原理研制成功的一种新型电阻率测定专用仪器。具有结构简单、线性度好、灵敏度高、测试结果稳定、操作等优点，其性能远高于通常的电压电流法。仪器由参数测量系统、油杯制冷、油杯加热控温系统两部分组成，具有自动计时、液晶显示功能。该仪器除测量绝缘油体积电阻率外，还可以用于测量抗燃油电阻率。 测试电压：500V ．DC 测试范围： 10 7 ～ 10 13 Ω·cm 重 复 性： ＞1012 Ω·cm ≯25％ ，＜10 12 Ω·cm ≯15％ 加热功率： 100W控温范围： 10℃～100℃ 控温精度： ±0.5℃ 测量误差： ≤±10％ 测试电极杯： 4个 （其中3个高温测试杯，1个低温测试杯）环境温度：0～40℃相对湿度：≤85％供电电压： AC220V±10％ 50Hz±1Hz产品图片

苏州绝缘油介电强度试验仪机箱及面板部件说明1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键选择设置操作参数；3. 打印机打印测试结果；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯箱盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座于开关 良好插接AC220V 50Hz电源线；10.按压开关 按压此处打开或闭合箱盖11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1. 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2. 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3. GB1986子页面在图3页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声。这时应该关掉电源，接好地线后再重新进行操作；注：图3页面选择 键是为多杯位选择预留的！4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面（图4）。图4. GB2002子页面在图4页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。

苏州绝缘油介电强度试验仪对于该机型，每杯多6次的平行测定击穿电压值等参数将自动存储。测量完毕后屏幕将显示测试完毕给予提醒，按 确认 键返回到开机页面（图1）。按 打印 或 显示 键，进入油样单次测量击穿电压值、算数平均值及测量日期和时间的显示子页面（图7～9）。图7 图9注意：在显示子页面，按选择键可以顺序显示六个界面。其中前三个界面没有测量时间的数据显示，为临时数据组，关机后将丢失。而后三个界面有测量时间数据显示，为存储数据组，关机后不会丢失。如果样品油杯测定超过三个，则系统将按时间分组，记录显示近的三组数据。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。七、注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；

---
