太原三相电能表校验装置校验电能表的基本操作电能表校验是校验仪的核心、基本的功能，仪器通过与被校电能表同功率相连，测算被测表的电能误差。正确的操作流程为：接好工作电源-＞开启工作电源开关-＞根据被校电能表设置相应参数-＞接好电压、电流测试线-＞接入光电采样器或脉冲线-＞接线判别(可选)-＞开始电能表校验-＞保存校验结果-＞拆除测试线-＞关闭电源。2.6.1具体操作流程?接好工作电源使用外接电源：先插好外部电源线，将“电源选择开关”拨至“外”，开启“总电源开关”。使用测试线路供电：根据2.3.3章节的描述，结合被校电能表的实际情况，正确接入电压线路。特别是Ua、Uo电压端子必须接入电压在45V~450V以内的交流电源。在目前的高低压计量体系中，电压一般有57.7V、100V、220V、380V四种，这四种电压区间均可以满足仪器的正常工作。?校表参数设置开机后，仪器进入“综合界面—校表设置”界面，光标停留在“常数”项，根据被校电能表的参数，使用键盘的“↑”、“↓”、“←”、“→”键以及数字键等按键进行参数设置。每项设置完成后，单击“确定”键保存。?接测试线或钳表电压测试线、电流测试线或钳表，根据2.3.3章节的描述，按不同的被校表种类及现场情况选择不同的接线方式，将各相电压、电流接到仪器内。?脉冲信号接入根据现场需要，可以选择光电头或脉冲线采集被校电能表的电能脉冲。?接线判别由于三相电能表的类型较多，表尾接线较多，校验仪接线和被校表接线都容易发生接线错误的情况。为了帮助用户分析接线情况，在仪器的“综合界面”和独立的“接线判别”界面，都可以进行接线判别功能。本仪器会根据所接入的电压、电流信号，绘制出对应的向量图，并给出“感性负载”和“容性负载”两种情况的接线判定结果。操作人员可以根据现场情况，结合判别结果，对现场的接线情况作出较为准确的判断。如果接线判定结果提示当前接线存在错误，可根据仪器给出的提示对被校电能表的接线作出修改。

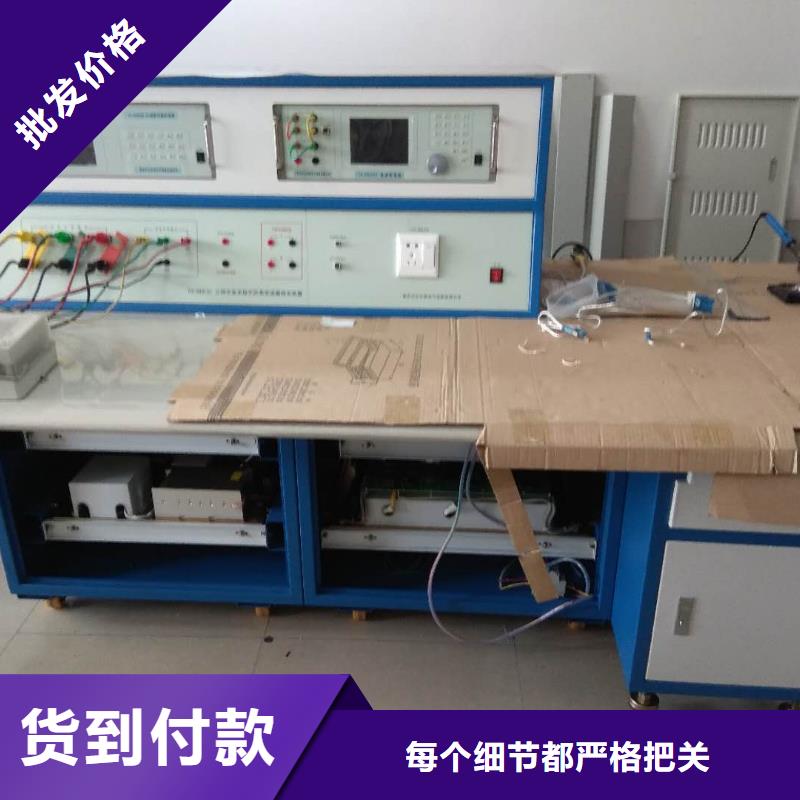

太原三相电能表校验装置电流输出先自挂表架左侧表位的自动压接表架，由个弹性接表棒通过被校表电流线圈，再由第二个弹性接表棒出，再接至下一个表位的自动压接表架，串接各被校表直到挂表架右边一个表位的自动压接表架。然后，并接电流短接端子的低端（黑色）后，回到装置的电流源。三相装置的电压输出采用插孔式插座，电压相线一端插入插孔，另一端的夹子与电能表各相电压端子高端相连，电压零线与电压端子低端相连。如果是手动压表机构，应先根据被校表的高度调节压表的机构位置，将被校表接线孔对准自动压接表架的弹性接表棒插入，同时多功能端子也一一对准后，将压表手柄下压。拆卸被校表时，先向上扳压表手柄释放被校表，然后上提将被校表取下。如果是自动压表机构，可能采用电动或气动压表方式（选择功能），将全部被校表准确放入托表盘，托表盘的设计结构可确保被校表各功能端子一一对准压接表架上的接表探针，这时按下【压表】按钮，全部表位压表的机构自动下压，弹性接表棒顶住被校表。拆卸被校表时，再次按下【压表】按钮，全部表位压表的机构自动释放，然后逐一将被校表取下。多功能快速自动压接表架可将全部接线端子一次压接完成，由于压接的端子多，确保被校表与多功能快速自动压接表架的相对位置就非常重要，这一点是靠托表盘来完成的，因此准确地将被校表放置在托表盘内是非常重要的。在多功能快速自动压接表架的内部有连接插座，将被校表有功/无功电能脉冲信号、RS-485信号、载波通信信号以及其它功能端子全部引出而无需另外接线。以下电能表端子图示引自国网智能电能表型式规范文件，图1-2是直接接入式三相智能电能表的接线端子示意图，表1-1是其接线端子功能定义。图1-3是直接接入式三相费控智能电能表的接线端子示意图，表1-2是其接线端子功能定义。图1-4是三相智能电能表载波通信模块状态指示灯示意图，表1-3是载波通信模块状态指示灯功能定义。

<太原>天正华意电气设备有限公司 三表校准仪太原

太原三相电能表校验装置数字合成正弦信号源输出的三相电压电流信号的相别、幅值、相位、频率，均软件可控。可由键盘或PC机控制实现电能表校验所需的负载点要求。标准锁相环电路和数/模转换器的高稳定度直流参考基准保证了输出正弦信号的长期稳定性。数字合成正弦信号源产生的电压和电流标准正弦信号，分别通过各自的反馈补偿调整电路送到电压功放和电流功放进行功率放大。放大的正弦电压信号经电压输出变压器升压后送到被校表和标准电能表。放大的正弦电流信号通过升流变压器升流后由装置的电流输出端子输出，串接标准表和各被校表电流线圈后回到升流器。输出电压、电流信号经电流、电压反馈采样互感器采样，反馈回功放前级的反馈补偿调整电路。装置的监视表（或标准表）提供输出实时监测。校验装置的软硬件设计，使输出电压、电流、相位、频率均具有满意的设置精度和调节细度，并具有较高的输出稳定度和较低的失真度。校验装置配置了由本公司自主开发的电能表校验系统软件，该软件需在Windows XP操作系统环境下运行。软件用菜单提示、视窗风格、功能强大，并提供多种检验报告打印格式供选择。

太原三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

<太原>天正华意电气设备有限公司 三表校准仪太原

太原三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。7、可采用光电、手动、脉冲等方式进行电能表校验。8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。11、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。12、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
