| 产品参数 | |
|---|---|
| 产品价格 | 1000/米 |
| 发货期限 | 1 |
| 供货总量 | 200000 |
| 运费说明 | 免运费 |
| 小起订 | 100 |
| 质量等级 | 优等 |
| 是否厂家 | 是 |
| 产品材质 | 防腐防漏水 |
| 产品品牌 | 国友通风 |
| 产品规格 | 宽度1米到9米 |
| 发货城市 | 山东聊城 |
| 产品产地 | 山东聊城 |
| 加工定制 | 是 |
| 产品型号 | GY-008天窗 |
| 可售卖地 | 全国 |
| 产品重量 | 根据尺寸 |
| 产品颜色 | 蓝色、银色、红色 |
| 质保时间 | 壹年 |
| 外形尺寸 | 根据图纸定制 |
| 适用领域 | 钢结构车间 |
| 是否进口 | 否 |
| 产品功率 | 0.37KW |
| 工作温度 | ±80度 |
| 品牌 | 国友 |

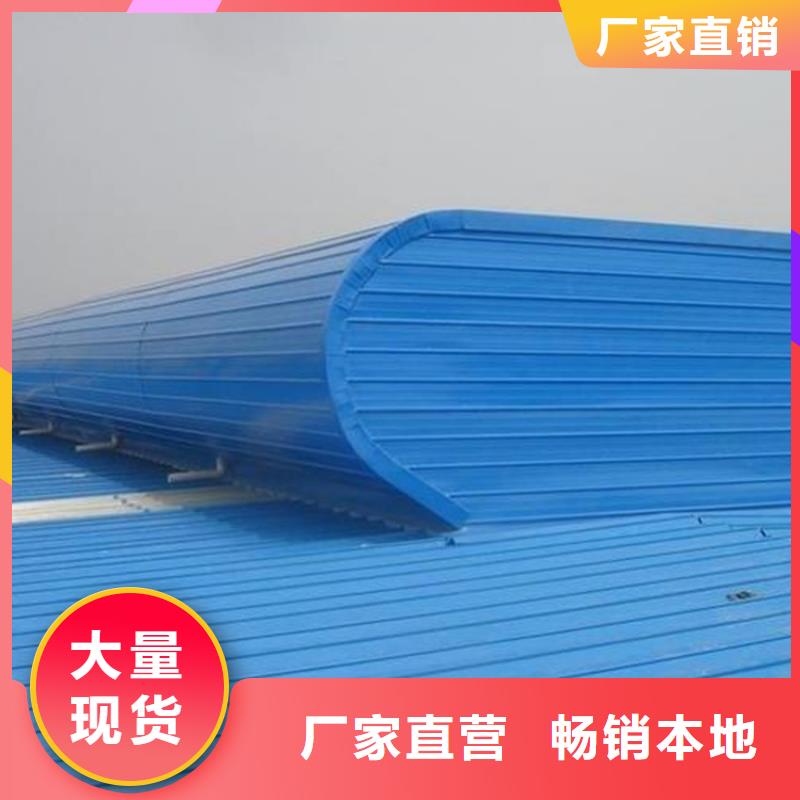

| 品名 | 通风天窗 通风气楼 |
| 规格 | 宽度1米-6米 |
| 颜色 | 蓝色/ 银色 / 红色 /可定制颜色 |
| 开启方式 | 开敞式 /启闭式通风 |
| 材质 | 钢结构＋彩钢板 |
| 噪音 | 无 |
| 节能 | 免电力自然通风 |
| 定制 | 是 |
| 产地 | 山东聊城 |
| 公司地址 | 山东省聊城市高新区长江路与外环路路口 |
成品气楼基地实体厂家,产量大,质量杠杠的,特色:出货迅速，详情:规模齐全，服务:售后有保障，欢迎采购.
1 施工顺序
钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽安装→堵头封闭（含横向泛水板）→交工验收。钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。
2.2 加工
根据施工详图提出附件加工计划，风帽及隔板放1:1大样复核后加工。加工风帽附件时，制作靠板随时检查附件加工角度尺寸，如有偏差，及时调整。
除隔板之外，其余附件均可用折边机折压成型，加工时认真号料，附件加工各尺寸误差控制在2.0 mm之内。
泛水板配套使用的挡水板及堵头板均属于 W-550 压型板的标准件，可以订购成品，亦可自己做模压制。
所有附件加工运输时，避免彩钢板表面烤漆层损坏。
隔板开始加工时，钣金工人加工折边，由于进度太慢，制作了简易胎具压制成型，提高了效率，同时减小隔板的加工误差，保证了隔板尺寸的统一性，保证彩钢板通风气楼外观流畅、整洁、美观。
2.3 安装
1）安装时附件搭接处涂抹建筑防水胶，并注意搭接方向，即搭接口顺主导风向施工。
2）泛水板节点类同屋脊盖板做法，有 标注节点做法。泛水板与其端部挡雨板及屋面板端部堵头一起，防止风力灌水、反爬水，该节点是防水关键点，应严格按照图3施工。
3）所有附件轻拿轻放，避免损坏彩钢板表面保护层。
六.材料、制作、安装、验收
6.1 通风天窗作为工厂化生产的定型产品，一般由天窗架、外围护板（挡风板）、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。
6.1.1 天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235B,焊条采用E43型。
6.1.2 外围护板（挡风板）一般采用0.6厚压型板，即彩色涂层钢板或以镀锌钢板为原料，经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。
6.1.3 有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强材料，以合成树脂为粘合剂，经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm，透光率≥80％.
6.1.4 通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》GB/T4237、《不锈钢冷轧钢板》GB/T3880的要求。
6.2 通风天窗的制作由生产厂家负责。天窗架的焊接应校平直，其对角线误差每米±1.5mm，骨架平面扭翘不大于5.0mm。钢板基座采用有加筋板的C型钢形式或工字钢形式，由工程进行设计和制作安装。启闭式通风天窗的电源电压为380V，频率为50Hz。电源、配电箱按工程设计，电气控制部分由生产厂家负责设计与制作。
6.3 通风天窗的安装3m和4m的纵向单元进行组合，即天窗架的间距为3000mm和4000mm。当组合后的长度较长时，每60m应至少设一个检修孔，通风天窗高度≥2m时，端部应设检修梯。捡修孔和检修梯均由生产厂家制作。
通风天窗与屋面的连接安装，应根据有关结构专业标准图集按具体的工程设计进行安装施工。本建筑标准图集的安装图供参考使用。
