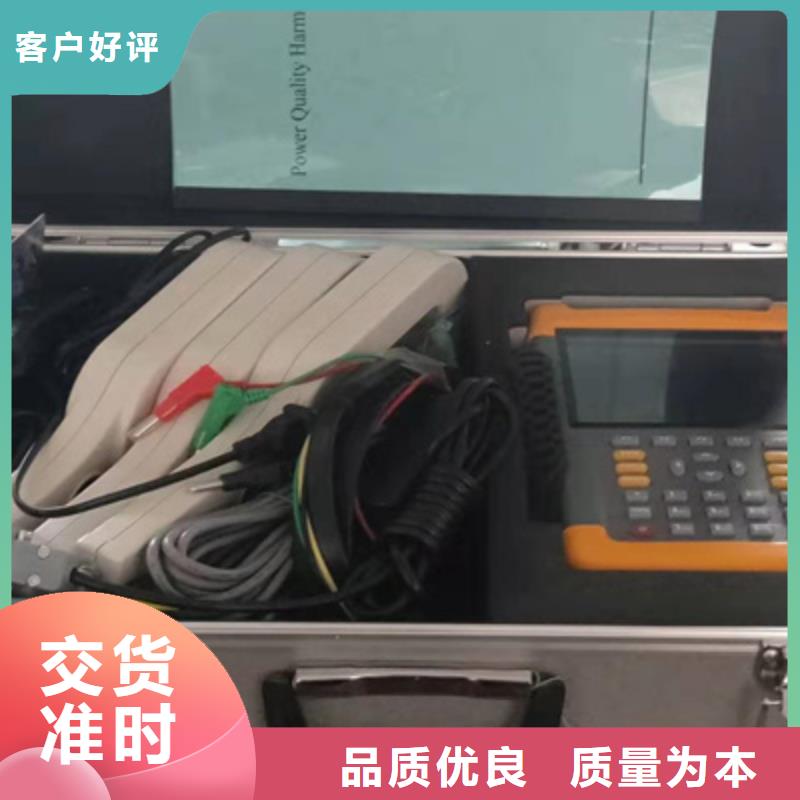

通化台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。

配变台区识别仪通化

通化台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

通化台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

<通化>天正华意电气设备有限公司

通化台区识别仪第三章 技术参数3.1、测量标准?《GB/T 15945-2008 电能质量 电力系统频率允许偏差》?《GB 12325-2008 电能质量 供电电压允许偏差》?《GB/T 15543-2008 电能质量 三相电压允许不平衡度》?《GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压》?《GB/T 14549-93 电能质量 公用电网谐波》?《GB 12326-2008 电能质量 电压波动与闪变》?《GB 24337-2009 电能质量公用电网间谐波》?《电能质量测试分析仪检定规程》?《GB/T 19862-2005电能质量监测设备通用要求》?《Q/ZDJ 31-2005电能质量分析仪订货技术条件》3.2、测量精度?电压(电流)谐波测试 A级?电压偏差误差 ≤0.2％?电网频率误差 ≤0.01Hz?三相电压不平衡度误差 ≤0.1％?基波电压(电流)相位误差 ≤0.50度?短时闪变值误差 ≤5％3.3、额定参数?工作电源 220V±20％/100V±20％，AC/DC，50Hz?交流电流 AC 200mA～5A或AC 50mA～1A?交流电压 450V3.4、过载能力?交流电流回路：2倍额定电流 连续工作10倍额定电流 允许工作10S40倍额定电流 允许工作1S?交流电压回路：1.2倍额定电压 连续工作3.5、允许环境条件?正常工作温度： -25℃～70℃?相对湿度 10％～100％?大气压力 70～110kpa3.6、抗干扰性能?静电放电抗扰度能承受GB/T 17626.2-1998标准Ⅳ级、试验电压8KV的静电接触放电试验。?射频电磁场辐射抗扰度能承受GB/T 17626.3-1998标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。?快速瞬变脉冲群抗扰度能承受GB/T 17626.4-1998标准Ⅲ级的快速瞬变干扰试验。?浪涌(冲击) 抗扰度能承受GB/T 17626.5-1999标准Ⅲ级、开路试验电压4KV的浪涌干扰试验。?电压暂降、短时中断和电压变化的抗扰度能承受GB/T 17626.11-1999标准70％UT等级的电压暂降、短时中断干扰试验。?振荡波抗扰度能承受GB/T 17626.12-1998标准Ⅲ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅲ级振铃波干扰试验。?工频磁场抗扰度能承受GB/T 17626.8-1998标准Ⅲ级持续工频磁场干扰试验。

配变台区识别仪通化

通化台区识别仪在准备使用仪器时测试线必须严格按相序与主机和测试夹对接（尤其黑色与黄、绿、红三色不能混淆），在夹测试夹时，请先将黑色的夹子夹到变压器的零线上，再按顺序依次将其他各色（黄、绿、红）夹子夹到低压侧对应相序的三相电接线柱上。 四、功能描述 电力台区用户查询仪是一台经大量用户实际使用认可的高性能高可靠性的台区用户识别仪器。该台区查询仪能充分满足电力管理部门对准确、快捷的查清各类台区（特别是线路复杂、台区相邻交叉、资料不全的情况）所有用户资料的要求，可限度的降低人员的工作量和劳动强度，大幅度提高用户资料的准确度，提高工作效率。从而为实现台区精细化管理、降耗减损提供真实准确的基础数据。同时，该仪器还附带了相序查询功能，能作在线相序查询仪来使用。

<通化>天正华意电气设备有限公司

通化台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

<通化>天正华意电气设备有限公司 配变台区识别仪通化

通化台区识别仪章器概要1. 应用领域和范围?电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。?测量分析公用电网供到用户端的交流电能质量。?应用小波变换测量分析非平稳时变信号的谐波。?测量分析各种用电设备在不同运行状态下对公用电网电能质量。?电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。?测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。?测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2. 仪器特点：?可靠?电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅在使用上、可靠和方便，而且大大提高了的抗干扰能力。?使用方便便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。?精度高符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。?软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。?通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。?测试参数多系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。?实时谐波数据判断实时判断当前测试的电压谐波、电流谐波数据正常或超标。?后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。
