温州直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能 设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能 选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能

温州直流系统接地故障定位仪概述目前电力系统直流电源接地故障查找的核心问题是现场干扰大。在不同的直流电源和不同的工作状态下测量，抗干扰性差，导致许多产品误测误判，这是该系列产品的缺点，也是普遍的现象。我们的产品之所以能够迅速立足该市场，是因为成功解决了干扰问题。便携式直流接地故障定位仪（分体式）采用正弦信号相位超前处理技术和数据转移算法技术研制生产。本产品介于在线式和便携式两大类型之间，使用方法为便携式性能为在线式。该仪器具有检测灵敏度高、抗干扰能力强、体积小、重量轻、使用方便等特点。查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直流系统接地电阻阻值，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。二、产品主要特点1、 本仪器分信号发送器和接收器，信号发送器(检测母线接地电阻用)直接从母线上取电，无需外接交流电源或电池充电，使用更加方便。2、110V、220V直流系统共用一套直流接地探测器。3、可以完全定位直流系统接地故障，排除现场分布大电容的干扰准确无误地将故障区域锁定在小范围内。4、测量准确率:。5、能适应交、直流串电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地。6、不用安装，不用停电，不用摇绝缘，就能快速准确找到一点或多点接地位置。7、豪华外包装，携带方便。

<温州>天正华意电气设备有限公司 直流断路器测试仪温州

温州直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能 设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能 选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能

<温州>天正华意电气设备有限公司 直流断路器测试仪温州
<温州>天正华意电气设备有限公司 <温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪拨码开关工作状态开机显示强制信号模式检测范围/kΩ＠220V123限幅/V限流/mA关关关201992.0非强制模式0—100开关关502994.00—200关开关00996.00—50开开关x1998.00—600关关开201993.0强制模式0—100开关开502995.00—200关开开x2997.00—50开开开x3999.00—600设备出厂默认为开机显示998.0模式，即不限幅，限流1mA。强制信号模式：在强制信号模式下，如果系统接地阻抗发生变化，信号电流大小保持不变；在非强制信号模式下，如果系统接地阻抗发生变化，且变化超过一定门限值，分析仪重新计算信号电流大小。开机显示996.0模式下，分析仪工作在不发信号模式下。限幅在表格中表示为“x”表示该档位没有限幅。（4 ）检测技巧“钳单根”的检测方法如果是正极接地，将采集器钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上。多回路线一起检测提高检测效率将采集器钳在这扎电缆上（注：采集器钳口必须能完全闭合），如果检测出绝缘正常，说明被检测的这扎电缆都没有接地故障；如果通过检测判断该扎线缆存在绝缘故障，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测。分析仪接入点说明根据直流系统接地故障的情况，将分析仪接到靠近蓄电池输出端的正、负母线和地线上。检测时，应使分析仪始终接在直流支路的电源端，而探测仪始终在直流支路的负荷端进行检测。

温州直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。

<温州>天正华意电气设备有限公司
直流断路器测试仪温州

温州直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

<温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪直流系统接地是一种易发生且对电力系统危害较大的故障。直流系统正极接地，可能造成继电保护误动，因为跳闸线圈接直流电源负极，系统再有一点接地或绝缘不良，可能引起保护误动；直流系统负极接地，系统再有一点接地或绝缘不良，可将跳闸回路或合闸回路短路，造成保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大，同时还可能烧坏继电器的触点或烧保险。我公司自主设计制造的便携式直流接地查找仪，能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的处理大大提高了检测范围与抗干扰能力；采用了先进计算方法和模糊控制理论，将被检测支路的绝缘程度以绝缘指数及波形的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置相对检测点的方向，从而快速、准确地实现环路接地检测。除此之外，用户可以根据自身系统需要在绝缘告警门限值范围内订制合适的绝缘告警门限值的设备，用户只需要将钳表上的档位与检测器上的量程对应起来就能实现直流接地的检测或者是绝缘程度的分析。

直流断路器测试仪温州 <温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪找到了故障支路可以顺着这条支路查找接地故障点检测探头沿着这条支路向后移动如果测量电阻突然变大此测量点之前的附近点便是接地故障点（即接地点就在这两个测量点之间）。7、排除故障点后再看发送器正负对地是或都显示999K。8、检测探头与接收器之间的电缆线为1.5米，信号发送器输出线为2.3米。线的长度可以加长需特别说明。六、故障检测时的注意事项及小技巧1.信号发送器夹在母线上，开机后检测出是正接地或者负接地，接着将“母线/支路”开关置“支路”上，就可以用接收器顺其查找了。这时如果欲返回查看母线接地状态，把“母线/支路”开关置“母线”上，检测两次，以获得稳定的测量值。特别注意：当“母线/支路”开关置支路5分钟后，如果返回查看母线状态后想立即置支路，发送器必须重启直到显示接地阻值，然后把开关置支路端。2.若找到接地的支路后，要进一步查找该支路以下的分支路。3.将电流钳夹在线上的不同地点，如果A点检测到有接地，而B点检测到没有，则故障在A-B之间的线路上。4.当电流钳在夹线或从线路上拿开时，可能显示的电阻比较小并发出报警，此时为无效报警，因为探头的张开和闭合都将对电流钳内部的线圈有影响，此时应等待至显示稳定后，再进行判断。七、注意事项1、在使用本仪器之前，请详细阅读本仪器的使用说明。2、使用本仪器时，如果直流系统母线已有绝缘监测装置时，必须关掉或退出，以免干扰本仪器的测试。3、使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。

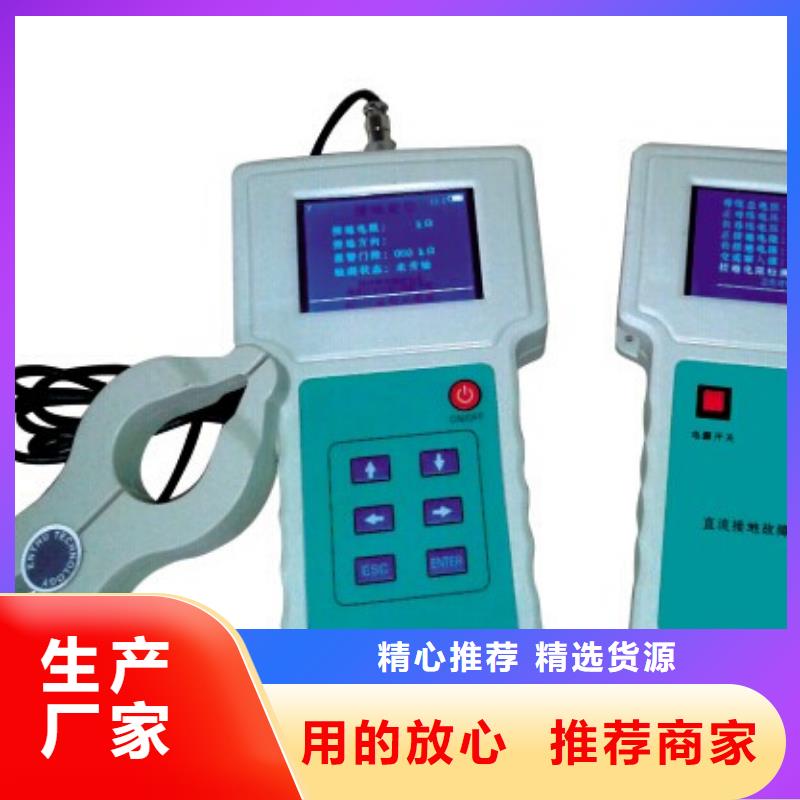

温州直流系统接地故障定位仪技术参数1、信号发送器：工作电压：直接从母线上取电(工作电压为48V～260V)母线接地电阻检测范围：0-500 KΩ母线接地电阻测量精度：误差≤10％功耗：小于10W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.7㎏适应温度：-10℃-＋50℃2、接收器：工作电压：12V（锂电池工作工作电压为10.8V～12.6V）支路接地电阻检测范围：0-200 KΩ支路接地电阻测量精度：误差≤10％ 功耗：小于1W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.5㎏适应温度：-10℃-＋50℃四、前面板各部件功能及菜单介绍：（一）、信号发送器1、电源开关：开关置ON，接通工作电源，电源指示灯亮。2、母线/支路：开关置母线时，仪器检测母线（电桥测量）；开关置支路时，仪器检测支路（电桥不测量）。3、显示器：彩屏，分辨率320＊240，动态显示。（二）、接收器 、电源开关2、按键：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(确定)。3、显示器：彩屏，分辨率320＊240，动态显示。（三）、 接收器菜单说明:1、报警门限设定支路接地报警门限2、语音功能（1）、总开关语音总开关（2）、开机语音未启用（3）、同步提示未启用（4）、电池欠压开：电池电压低于10.8V时 ，语音报警输出关：电池电压低于10.8V时 ，蜂鸣器报警输出（5）、接地报警开：接地电阻小于等于报警门限时 ，语音报警输出关：接地电阻小于等于报警门限时 ，蜂鸣器报警输出3、同步信号开：发送机接收机有同步信号（优先选用、测量准确）关：发送机接收机无同步信号4、检测方式自动检测：表示实时检测，无须人工按键手动检测：表示需按ENTER键才进入检测5、开机显示未启用6、开始检测进入检测界面

<温州>天正华意电气设备有限公司
直流断路器测试仪温州 <温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪 模式：通过该按键可以实现分析仪工作模式的选择，分析仪工作模式可选择为自动模式或强制模式，当设定为自动模式时分析仪状态栏模式显示为“Auto”，当设定为强制模式时分析仪状态栏模式显示Force”开机默认为“Auto”。关于强制模式与自动模式的说明：当分析仪式工作在自动模式时，只有检测到第I段母线系统对地电压发生一定偏差之后才启动检测桥进行故障判断，当系统恢复正常后会自动停止检测桥的投入；当分析仪工作在强制模式时，分析仪会主动启动检测桥进行故障检测，检测完成之后无论是否存在接地或环网故障都将会向系统对地投入检测桥。5．2．2 探测仪操作探测仪面板共设有三个按键，分别为“电源”“功能”“测试”，探测仪所有的检测功能均可通过这三个按键来实现，探测仪兼容D型采集器和A型采集器，使用时请注意接入的采集器类型以及不同采集器类型对应的分析仪的“”和“”波形状态。电源：电源开关按键；功能：按功能键选择所需要的测试功能项；测试：选择需要的功能后按此键开始测试。5．3 显示5．3 .1分析仪显示开机后分析仪进入主界面显示，分析仪有一个显示画面，显示内容如下：分析仪开机便会对系统进行检测，检测完毕后分析仪主界面上显示系统当前电压、系统正负对地电压、正负对地绝缘电阻大小、系统分布电容大小、交流窜电状态及是否存在环网故障。如果分析仪检测到系统存在正极或负极绝缘故障，则对应的“正接地”或“负接地”故障指示灯闪烁。如果分析仪检测到系统存在环网故障，则“正接地”与“负接地”故障指示灯同时闪烁。指示灯闪烁时表示分析仪正在向被测系统对地按设定的信号幅度和频率切换检测桥，指示灯处于非闪烁状态时则分析仪没有切换检测桥。

<温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪本仪器只需打开电源开关就可直接使用，无需别的按键操作。2、可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。6、直流系统不断电查找接地点，不影响系统正常工作。7、抗干扰能力强，克服了系统分布电容的影响。8、智能化充电管理，减少充电时间，延长电池寿命。二、工作原理TH-3000用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

直流断路器测试仪温州

温州直流系统接地故障定位仪（因为分析仪内部有平衡电桥，如果接在某一条支路中，在使用探测仪进行查找时将会误以为该支路存在绝缘异常现象）利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。接地点方向的判定：接地点方向的判定是由卡线时采集器箭头的方向与探测仪所显示的箭头方向共同决定：以采集器箭头方向为参考方向，在检测时，采集器方向不变，当探测仪显示的箭头方向向下，说明接地点方向与采集器箭头方向是相反方向；当探测仪显示的箭头方向向上，说明接地点方向与采集器箭头方向是相同方向，如下图示：探测仪显示向下箭头 探测仪显示向上箭头利用“接地点方向”检测环路接地：系统中如果有两条支路的一极或两极连接在一起，形成闭环系统，称之为环路。通常环路以以下几种形式出现：（1）两条支路的正极和负极分别相连形成环路；（2）两条支路的正极或者负极中的一极相连形成环路；（3）两条支路中一条支路的正极通过负载与另一条支路的负极相连形成环路。

<温州>天正华意电气设备有限公司 直流断路器测试仪温州

温州直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。

<温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪设备特点（1）高可靠性的设计装置采用进口16位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类绝缘故障情况。

<温州>天正华意电气设备有限公司 直流断路器测试仪温州
直流断路器测试仪温州 <温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪技术参数1、信号发送器：工作电压：直接从母线上取电(工作电压为48V～260V)母线接地电阻检测范围：0-500 KΩ母线接地电阻测量精度：误差≤10％功耗：小于10W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.7㎏适应温度：-10℃-＋50℃2、接收器：工作电压：12V（锂电池工作工作电压为10.8V～12.6V）支路接地电阻检测范围：0-200 KΩ支路接地电阻测量精度：误差≤10％ 功耗：小于1W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.5㎏适应温度：-10℃-＋50℃四、前面板各部件功能及菜单介绍：（一）、信号发送器1、电源开关：开关置ON，接通工作电源，电源指示灯亮。2、母线/支路：开关置母线时，仪器检测母线（电桥测量）；开关置支路时，仪器检测支路（电桥不测量）。3、显示器：彩屏，分辨率320＊240，动态显示。（二）、接收器 、电源开关2、按键：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(确定)。3、显示器：彩屏，分辨率320＊240，动态显示。（三）、 接收器菜单说明:1、报警门限设定支路接地报警门限2、语音功能（1）、总开关语音总开关（2）、开机语音未启用（3）、同步提示未启用（4）、电池欠压开：电池电压低于10.8V时 ，语音报警输出关：电池电压低于10.8V时 ，蜂鸣器报警输出（5）、接地报警开：接地电阻小于等于报警门限时 ，语音报警输出关：接地电阻小于等于报警门限时 ，蜂鸣器报警输出3、同步信号开：发送机接收机有同步信号（优先选用、测量准确）关：发送机接收机无同步信号4、检测方式自动检测：表示实时检测，无须人工按键手动检测：表示需按ENTER键才进入检测5、开机显示未启用6、开始检测进入检测界面

<温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪 高性装置采用微安级的检测信号配合高分辨率的直流检测采集器实现故障检测及定位，对直流系统无任何影响。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：DC40V-300V ?环境温度：-20℃—55℃?相对湿度：0—90％直流电压测量?直流电压测量范围:20-300V ?直流电压测量分辨率：0.1V?直流电压测量精度：220V直流电源系统（180V~286V）110V直流电源系统（90V~143V）±0.5％交流电压测量?测量交流与直流窜电电压：10-280v?交流电压测量分辨率：0.1V?交流电压测量精度：±5％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ；绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri 200uF:显示具体数值； 10uF≤C≤200uF:±10％或±3uF；显示介质及分辨率：TFT320x2404．2 探测仪主要技术指标绝缘电阻测量?绝缘电阻测量范围: 0-500KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri ＜10KΩ 显示具体数值 10KΩ≤Ri≤500KΩ: ±10％频谱分析范围?频谱分析通道数量:1?频谱分析频段范围:0.125-12.5Hz?频率分辨率: 0.125Hz电流波形显示周期：8s；4．3无线通信技术指标?速率：2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象?多频点：125频点，满足多点通信和跳频通信需要?超小型：内置2.4GHz天线，体积小巧，15x29mm?低功耗：当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗。

<温州>天正华意电气设备有限公司

温州直流系统接地故障定位仪设备特点（1）高可靠性的设计装置采用进口16位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类绝缘故障情况。

温州直流系统接地故障定位仪工作原理便携式直流接地故障查找仪的基本原理是利用接地点的漏电流信号，当直流系统中某条馈线回路发生绝缘异常后，该支路中对地绝缘阻抗中即会产生与阻值大小相关的漏电流大小，如下图示：基本原理图示由上图可以看出，当负极发生对地阻抗为Rx的绝缘异常之后，A（给负载RL供电的正负电源线电流大小矢量和）处电流大小为：；便携式直流接地故障查找仪通过对系统对地电压及各支路漏电流大小进行分析，从而判断系统的绝缘状况及支路的绝缘故障点。当在接地点上方检测时，会给出绝缘故障信号；当在接地点下方检测时，会给出绝缘正常信号，从而实现接地故障点的定位。便携式直流接地故障查找仪由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。分析仪与探测仪之间可通过无线模块进行数据通信，探测仪配有高分辨率的采集器，实现对被测支路漏电流大小的检测，同时，其通过无线模块读取绝缘分析仪传送的对地电压信号，通过该电压与电流值实现对被测支路绝缘阻抗的检测。
