以下是:一次通流加压模拟带负荷向量试验装置变频串联谐振耐压试验装置细节展示的产品参数
| 产品参数 |
|---|
| 产品价格 | 888/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铝合金 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 8 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 3年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 15 |
|---|
| 工作温度 | 45 |
|---|
一次通流加压模拟带负荷向量试验装置变频串联谐振耐压试验装置细节展示,天正华意电气设备(芜湖市分公司)为您提供一次通流加压模拟带负荷向量试验装置变频串联谐振耐压试验装置细节展示,联系人:杨经理,电话:【18762195566】、【18762195566】,请联系天正华意电气设备(芜湖市分公司),发货地:平度市平安路2号。 安徽省,芜湖市 2022年，芜湖市实现地区生产总值4502.13亿元。其中，产业增加值179.25亿元，第二产业增加值2135.58亿元，第三产业增加值2187.30亿元，三次产业增加值比例为4.0:47.4:48.6。按常住人口计算，人均地区生产总值121630元。
想要更直观地了解一次通流加压模拟带负荷向量试验装置变频串联谐振耐压试验装置细节展示产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:一次通流加压模拟带负荷向量试验装置变频串联谐振耐压试验装置细节展示的图文介绍
天正华意电气设备(芜湖市分公司)以高质量的产品创行业品牌，以专业的技术和诚挚的热情开拓市场，以优质的 蓄电池测试仪产品，赢得用户。 蓄电池测试仪产品远销国内外 国内销往河北、山东、河南、湖南 、湖北、江苏省、安徽、浙江省、福建、海南、广东、四川省、山西、陕西、宁夏、内蒙，台湾等地。
一次通流加压模拟带负荷向量试验装置本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。 测试接线如下： 单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。 三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。 三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。 测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。 在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。 同步相量测量系统试验装置 无线相位表测试仪 相位伏安表无负荷相量测量装置 配电网继电保护向量检查和动作逻辑校验测试装置 通流加压模拟负荷继电保护向量检测装置 智能变电站投运前继电保护向量检查装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 变电站继电保护向量检查装置
一次通流加压模拟带负荷向量试验装置额定工作条件（1）环境温度：（-15～+45）℃（2）环境湿度：（0～90）% RH（3）海拔高度：小于1500米（4）被测信号波形：正弦波、β=0.05（5）被测信号频率：45-65Hz（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V（8）被测载流导线在钳口中的位置：任意位置在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。保持数据的同时，仪表自动编号并存储当前保持的数据，显示“Save:002”等组别号，仪表多能存储500组数据，若存储已满，显示“FULL”符号。3．数据查阅、退出在测试模式下按MEM键进入数据查阅模式，显示“Read”符号，从“Save:001”组数据开始查阅，按 ▲ 键以步进量为1递增查阅，长按 ▲ 键以步进量为10递增查阅，按 ▼ 键以步进量为1递减查阅，长按 ▼ 键以步进量为10递减查阅。按← →键切换查阅电压电流和相位、有功功率、无功功率、视在功率、功率因数、频率、保存的显示界面。按MEM键退出数据查阅模式，返回测试模式。4．数据删除在数据查阅模式或测试模式下长按 HOLD键进入数据删除选项，按 ← 键选择“YES”按 → 键选择“NO”，选择后返回测试模式。5．测试显示模式切换开机后，仪表自动进入电压、电流测试显示模式(图1)；按MODE键切换三线三线模式还是三相四线模式，按 ← 键和 → 键切换进入相位、有功功率、无功功率、视在功率、功率因数、频率、相序、矢量图测试显示模式。(如图2、3、4、5、6、7)；其中图（4、5）三路功率、功率因数是U1I1、U2I2、U3I3的对应功率和功率因数。无线核相电流相位表 三相一次通流加压模拟带负荷继电保护向量检测装置 三相一次通流加压模拟带负荷向量试验装置 继电保护相位测试装置 变电站投运前继电保护向量检查装置 智能变电站继电保护向量检查装置 变电站投运前继电保护回路向量检查 无线相位测试仪 全智能无线高压验电器 变电站继电保护回路向量检查 多功能型 SOE测试仪 负荷继电保护向量检测装置
一次通流加压模拟带负荷向量试验装置变压器通流试验核查差动保护接线1）试验准备为方便现场接线，根据变压器阻抗参数计算，本次选择变压器110kV侧绕组为施加变频电源侧,完成#1和#2主变差动保护接线校验。1.1）在#1主变中压115kV侧套管处经主变开关-110kV#1母线-母联-#2主变开关施加三相工频（或低频）电源，对#2主变差动保护接线检验，利用变压器短路阻抗在#2主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.2）在#2主变中压115kV侧套管处经主变开关-110kV#2母线-母联-#1主变开关施加三相工频（或低频）电源，对#1主变差动保护接线检验，利用变压器短路阻抗在#1主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.3）注：为方便也可利用工频电压转换装置同时对220#1PT施加10kV电压，以Ua为参考相位基准绘制六角向量图。 PT变比220kV/√3/0.1kV√3）,二次相电压约2.62V。2）变压器阻抗参数计算#1主变与#2主变短路阻抗差别较小，故以#1主变参数计算。根据#1主变短路阻抗参数计算出阻抗欧姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中压侧加压，故换算中压侧对高压侧等效阻抗:ZM-H=40.85/（230/115）2≈10.21高压侧和低压侧短路后并联等效阻抗保护显示屏及测量装置显示分辨率完全可满足读数及测量。3）#2主变三侧通流（由#1主变开关-110kV#1母线-母联-#2主变开关）将101-3、101、101-1、100-1、100、100-2、102-2、102、102-3开关合上，由#1主变110kV侧对#2主变施加试验电流；将#2主变220kV侧202-3、202开关合上，202-D1接地刀闸合上，在220kV侧主变开关202进线侧形成短路接地；将#2主变10kV侧002手车推至工作位置，合上002开关，在0022出线侧使用短路线短路接地，在#2主变10kV 002开关出线侧形成短路接地。

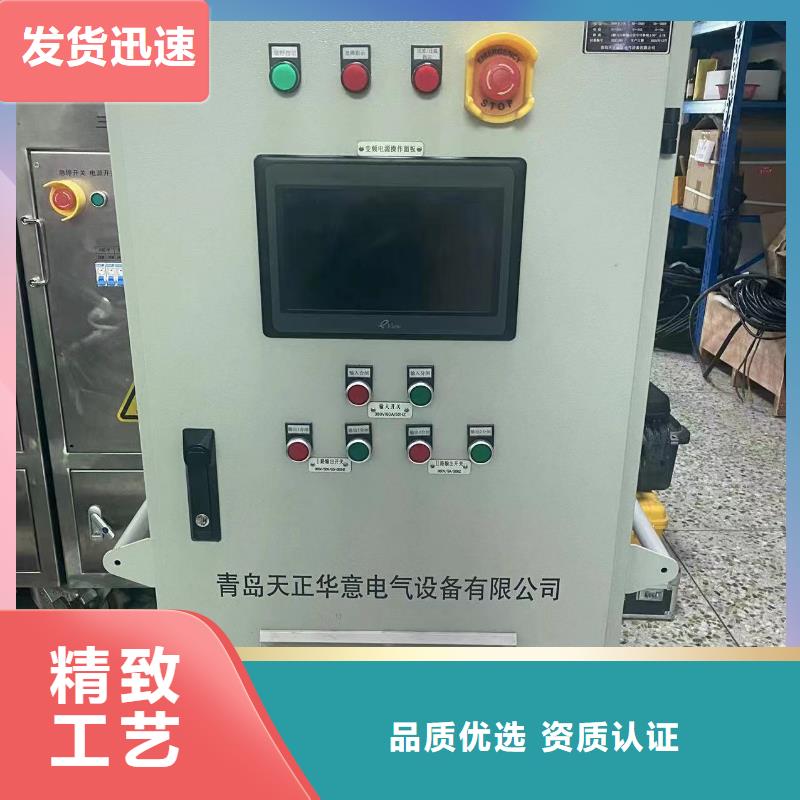

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。
在安徽省芜湖市采买一次通流加压模拟带负荷向量试验装置变频串联谐振耐压试验装置细节展示到天正华意电气设备(芜湖市分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-【18762195566】,地址:《平度市平安路2号》。
