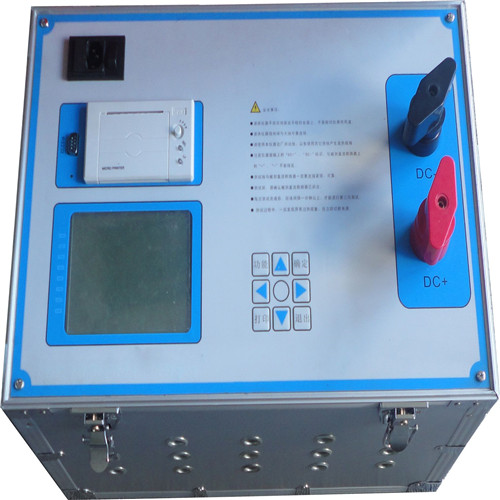

许昌直流系统绝缘校验仪使用方法5.1、装置外观说明装置面板示意图如下：面板示意图1：液晶屏2：工作状态指示灯通电后电源灯亮，工作灯闪烁3：实体按键装置接线端子示意图如下：接线端子示意图4：电源开关5：电源输入接线端子6：告警输出端子X1X2 失电告警无源输出触点端子Y1Y2 异常告警无源输出触点端子7：上位机通信端子RS232与RS485上位机通信端子5.2、操作方法5.2.1、装置的连接检查装置外观良好，将装置选择合适位置安装后开始接线1)保持电源开关处于断开状态，将直流系统母线的正、负线及地线接入电源告警端子处的正负及地处；2)根据需要将失电告警及故障告警接点接入上位机系统；3)根据需要将RS485、RS232接入上位机系统；4)开启电源开关。5.2.2、设备功能的使用介绍1)系统状态画面连接好电源线，开启电源开关后，装置电源灯亮，进入系统状态画面开始工作。系统状态画面在该系统状态画面下实时显示系统当前电压，系统正极对地电压，系统负极对地电压及交流窜电电压，如果系统电压及交流窜电电压没超出参数设置里的门限值，则状态显示为“系统正常”，如果直流电压高低越限则显示“电压异常”，如果交流窜电电压超过设定门限值则显示“交流异常”，如果即有直流电压异常又有交流窜电故障则“电压异常”与“交流异常”交替显示。在该监测画面下长按“确认”键可开启或关闭蜂鸣器，在该界面下长按“返回”键可进入时间设置界面，按“前页”按键可进入参数设置画面，按“后页”按键可进入历史记录画面。

<许昌>天正华意电气设备有限公司

许昌直流系统绝缘校验仪负极接地测试在在线测试项目功能选择菜单下选择负极接地测试后，即进入负极接地测试设置界面，详细测试过程可参照常5.2.1正极接地测试项目进行。5．2．3 两极接地测试在在线测试项目功能选择菜单下选择两极接地测试后，即进入两极接地测试设置界面，如下图示：在该界面中，用户可选择1—5组两极接地测试点进行测试，被选中的测试组变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。进行两极接地测试时，正负极同时接地阻抗之和需≧10 kΩ。测试时间间隔为每个测试组的测试时间，也为每两个相邻测试组的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入两极接地测试界面，如下图示： 在两极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前两极接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一组测试点的测试，一组测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．2．4 电压精度测试在在线测试项目功能选择菜单下选择电压精度测试后，即进入电压精度测试提示界面，如下图示：在线模式下的电压精度测试只能测试当前系统电压值，如需对更多电压点的精度进行测试，需在离线模式下进行测试，按下开始测试之后进入测试界面：在该界面下，显示正对地电压，负对地电压以及系统正负极之间的电压，通过上述电压测量值与被测装置进行对比，判断其电压测量精度是否附合要求。测试过程中可按停止测试键中止当前测试，返回上一级界面。

单相接地故障点巡查装置许昌

许昌直流系统绝缘校验仪由于以上种种原因，导致这些产品的实际应用中，接地告警电阻值是否准确不知道，接地选线也经常不正确，而便携式接地查找设备有时能查找有时又不能查找，使运行维护人员很担心也不太愿意处理直流系统接地故障，对此类设备持有很强烈的怀疑态度，反过来阻碍设备的推广与应用，回到人工拉闸查找接地方式。由于人工查找接地非常困难，有时还会引起责任，有的维护部门甚至怀着侥幸心理（因为发生接地故障，不是一定会引起保护等设备的误动、拒动事故），通过降低接地告警电阻门限值，来减少接地告警次数，给系统带来隐患。因此，无论是生产厂家的研发、生产、调试，还是用户选用产品与在设备使用过程是否完好，均迫切需要市场提供直流系统接地的校验设备，并提出校验的标准与内容，以使直流系统接地检测从研发到应用，都能够明确了解产品的性能、质量和可靠性等。为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。

许昌直流系统绝缘校验仪本功能测试时，面板上不需要连接任何线路，交流直接投到母线和地。3.由于进行交流接地测试时可能对被测设备造成严重损坏，请谨慎使用！5．3．3 平衡电桥检测在离线测试项目功能选择菜单下选择平衡电桥检测后，即进入平衡电桥检测提示界面，如下图示：平衡电桥的检测可以为运行维护人员提供系统平衡桥的准确信息，在测试过程中，确定被测设备不会向系统注入信号，进入该页面前，请提前关闭被测设备，防止误报。测试方法1. 关闭被测设备，等待界面提示；2.当界面提示“请开启待测设备…”，开启被测设备；3. 系统开始自动检测，整个测试时间大概在1分钟。测试完成之后，该检测过程将会计算出被测系统正对地阻抗，负对地阻抗以及系统平衡桥大小。检测完成之后，按返回键可以返回上一级提示界面。本测试项目要求被测设备首先投入检测桥（即不平衡桥），后投入平衡桥。5．3．4 电桥测试在离线测试项目功能选择菜单下选择电桥测试后，即进入电桥测试提示界面，如下图示：电桥测试主要是为了防止直流系统一点接地引起保护误动，根据测量的正负母线对地电压比值能够判断电桥是否。按下开始测试按键进入电桥测试界面，如下图示：在该界面下，显示正对地电压，负对地电压以及正负对地电压比值，通过正负对地电压比值是否大于1.222倍，判断其电桥是否附合要求。

<许昌>天正华意电气设备有限公司 单相接地故障点巡查装置许昌

许昌直流系统绝缘校验仪由于以上种种原因，导致这些产品的实际应用中，接地告警电阻值是否准确不知道，接地选线也经常不正确，而便携式接地查找设备有时能查找有时又不能查找，使运行维护人员很担心也不太愿意处理直流系统接地故障，对此类设备持有很强烈的怀疑态度，反过来阻碍设备的推广与应用，回到人工拉闸查找接地方式。由于人工查找接地非常困难，有时还会引起责任，有的维护部门甚至怀着侥幸心理（因为发生接地故障，不是一定会引起保护等设备的误动、拒动事故），通过降低接地告警电阻门限值，来减少接地告警次数，给系统带来隐患。因此，无论是生产厂家的研发、生产、调试，还是用户选用产品与在设备使用过程是否完好，均迫切需要市场提供直流系统接地的校验设备，并提出校验的标准与内容，以使直流系统接地检测从研发到应用，都能够明确了解产品的性能、质量和可靠性等。为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。

许昌直流系统绝缘校验仪 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。这些由国内数十个厂家各自研发与生产的设备，在接地告警、接地选线及接地查找三部分检测的原理与方法也多种多样。然而，不管是巡检装置还是便携装置，国内目前没有统一的检验标准，也没有检测手段，相关部门也不能定期对以上设备进行检验。另外，各厂家在生产直流接地检测设备时，没有系统地进行功能性、性的检测，技术指标很不规范，用户选用产品时，仅凭各生产厂家宣传，没有可参考、对照的技术指标，因而难以选择到合符实际情况的产品。

许昌直流系统绝缘校验仪正极接地测试在在线测试项目功能选择菜单下选择正极接地测试后，即进入正极接地测试设置界面，如下图示：在该界面中，用户可选择1—5个正极接地测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入正极接地测试界面，如下图示： 在正极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；查看曲线：可实时查看正对地电压，负对地电压曲线变化；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．2．2 负极接地测试在在线测试项目功能选择菜单下选择负极接地测试后，即进入负极接地测试设置界面，详细测试过程可参照常5.2.1正极接地测试项目进行

单相接地故障点巡查装置许昌

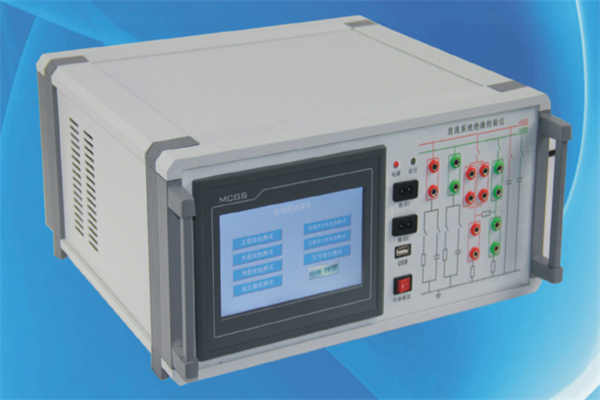

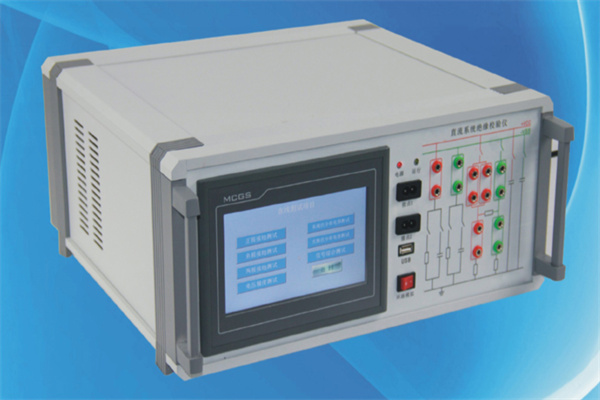

许昌直流系统绝缘校验仪原理介绍校验仪内部提供可调直流电源模块，即可以模拟直流系统，将被测装置脱离原系统进行校验，也可以在原系统上对被测绝缘检测设备进行校验。校验仪由可调电源模块，接地电阻阵列，接地电容阵列，交流电源模块，精密测量模块以及控制系统和人机界面组成。在离线模式下，可将被测装置退出原监测系统，接入校验仪提供的模拟直流系统中，在该模拟直流系统中，通过控制系统对接地电阻阵列，接地电容阵列及交流接地模块等的不同组合的控制，可完成对被测绝缘检测设备各项功能的校验工作。在在线模式下，可将校验仪接入与被测装置工作的同一系统中，此时，校验仪内部的可调直流电源模块处于断路状态，所有校验功能项将在原直流系统中进行。

---
