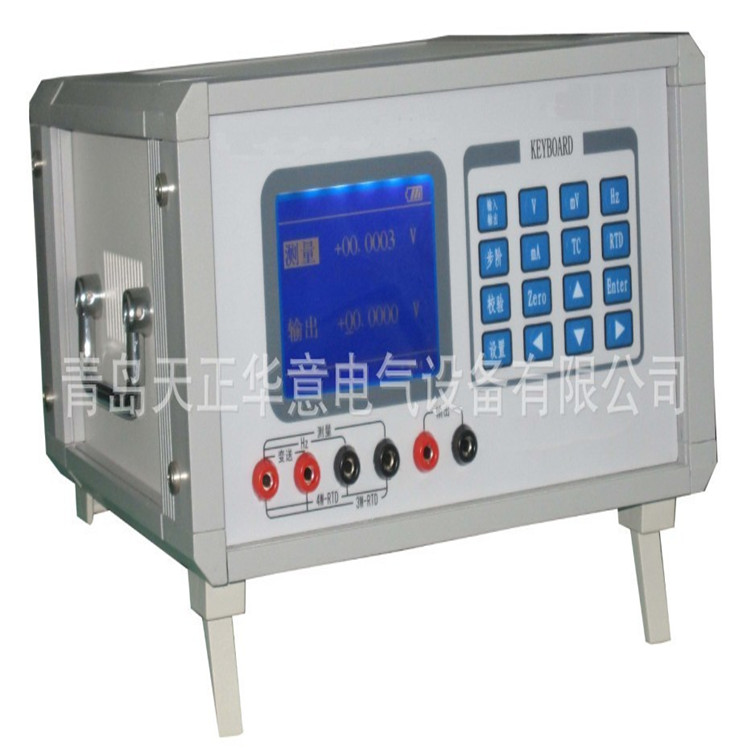

宜宾交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。

<宜宾>天正华意电气设备有限公司
宜宾三相仪表校验台热卖中

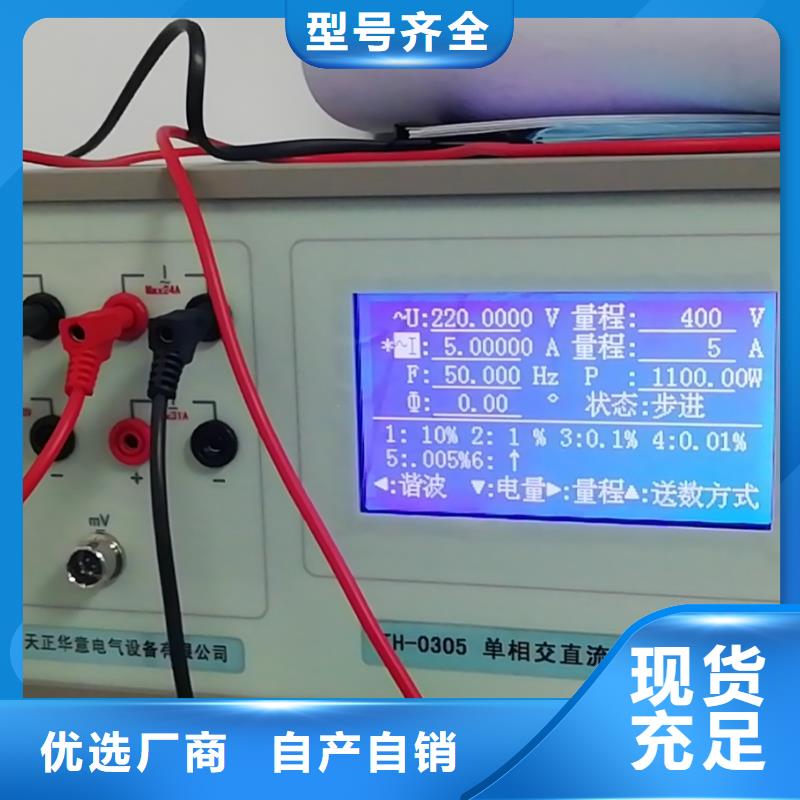

宜宾交流采样现场校验仪 交流电压表1、将被校表与本装置的电压输出端任意相连接，看主菜单显示选择交流电压表，按数字键【5】（同上例）2、根据子菜单选择电压档位100V后，按【变比】键光标移至PT栏，按数字键置入变比【2】【2】【0】【0】【变比】键确认；3、按【分格】键，光标移至总分格数，按数字键【4】按分格确认，光标移至分格栏，可继续按【分格】键默认分格数为1；4、置入被校表参数，按【参数】键，光标移至交流电压栏，按数字键【2】【2】【0】【参数】确认5、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按【2】键进入单点校验，根据子菜单提示，按【电压】键【1】—【8】个数字键。对准被校表分格时按【计算】键，根据子菜单提示完成被校表的校验。例4、校一块45Hz—60Hz的频率表1、根据主菜单提示，按数字键【0】如右图所示2、移动光标至电压栏，按数字键【0】升电压；　3、按频率键时操作【1】—【8】上升或下降，即可校验例5、校一块电压为350KV/100V，电流为600/5A，30Mvar，3分格，双向二元件无功表1、将被校表与电压输出端A相、B相及C相连接，电流输出端与IA、IC连接；2、看主菜单，按数字键【3】选择二元件无功表，根据被校表选择电流量程，按数字键【6】，按【↑】键移动光标至额定电压栏，按数字键【3】选择100V电压量程；

宜宾交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

<宜宾>天正华意电气设备有限公司
宜宾三相仪表校验台热卖中

宜宾交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。

<宜宾>天正华意电气设备有限公司

宜宾交流采样现场校验仪 交流采样器查询在交流采样器子菜单中，按“2”键后，进入交流采样器查询界面。通过“”、“”键，根据“表号”或“时间”等关键词移动光标选中后按“0K”键即可查看半自动校验时存入的误差数据。“”、“”键用于翻看上、下一页。显示屏左下方的“单删”键用于删除光标选中的被检交流采样器误差数据，右下方的“总删”键用于删除机内存储的全部被检交流采样器误差数据。当机内所存文件总数达到300份（包含指示仪表和变送器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的检定数据（删除之前可把所需误差数据上传给计算机）。5．7 档位校准利用外部更高标准可对本装置进行校准，仅限于装置生产者或中试院不开盖调机或校准。5．7. 1校准操作注意事项：＊ 进入校准菜单界面前，需先降电压、电流为零。＊ 在校准时，需看清屏幕中间显示当前的校准状态与所要校准项目（源与表、零点与满度易弄错）、档位是否一致，才能在电压（电流或功率）对准好外接更高等级的标准表后，按“OK”键进行确认已调好和按“存储”、“OK”键进行存储新校准数据。否则会校乱校准数据。若在屏幕中间显示当前的校准状态与所要校准项目、档位不一致情况下，按了“OK”键进行确认已调好，并没有按“存储”、“OK”键进行存储新校准数据时，只要按“清零”键后，按“复位”键，就可以避免校乱校准数据。＊ 交流校准时“先满度，复位后，再角度”。＊ 直流校准时“先零点，复位后，再满度”。＊ 直流校准中75mV、75V、150V、300V、500V、1000V电压，以及0.5A、1A、2.5A、5A、10A、20A电流只做源校准，不做表校准。＊ 直流校准中±1V、±5V、±10V、±20V电压，以及±1mA、±2.5mA、±5mA、±10mA、±20mA电流只做表校准，不做源校准。校负电压、电流值时请送负电压、电流源。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！

宜宾三相仪表校验台热卖中

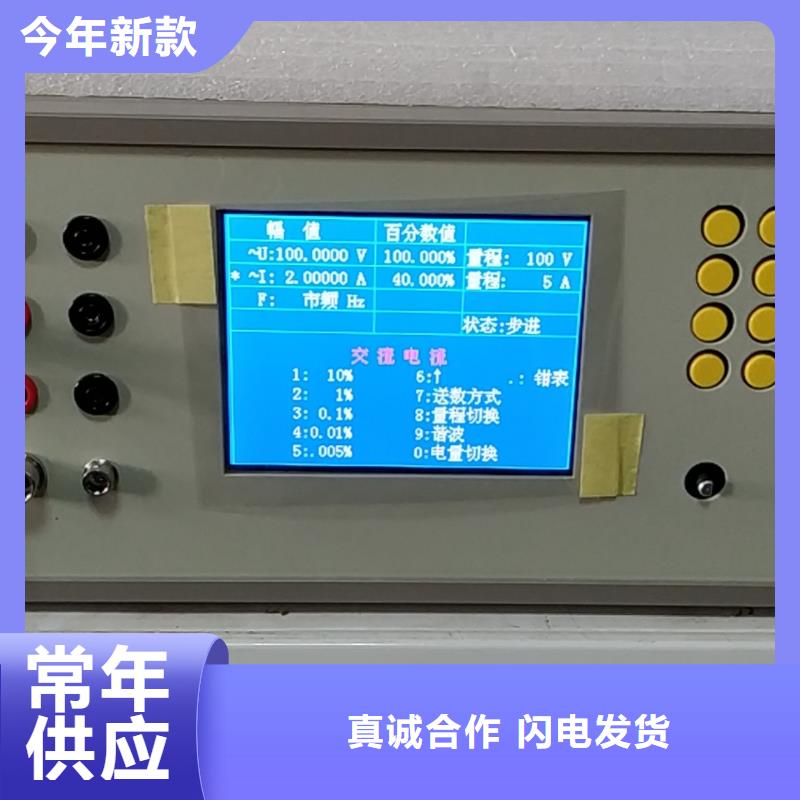

宜宾交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源（220V±5％ 50HZ±5％）后，按下前面板的电源开关，这时仪器“嘟…“的一声，显示器显示如前面板图所示，稍后仪器进入电压电流测量工作状态，本仪器操作界面的基本组成见图6.2主菜单开机稳定以后，在仪表上按【主菜单】键，“嘟…”的一声，屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上，通过按【＜】、【＞】、【∧】、【∨】键，将光标移到所选择的功能下面，再按【确认】键即可选择指定的测量功能，同时进入到相应的功能界面，而如图（4）所示，主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后，可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【＜＜】键进入对应位置的设置参数。参数设置区，提示当前设置项目，具体方法见下面详细说明。在进行测量之前，用户需观察界面上的参数是否符合被测信号的要求，若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置：设置时用按对应位置的【＜＜】 键进入“电压量程（U：100V）”处，在按一次【＜＜】 键进入电流量程（I：5.0A），在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。有功功率，无功功率切换：按数字键0设置为有功功率，功率显示为“P”；按数字键1设置为无功功率，功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【＜＜】 键进入“接线方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。6.3.3 显示方式的设置“显示方式”有：百分数、实际值、矢量图显示。设置时用按对应位置的【＜＜】 键进入“显示方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。

<宜宾>天正华意电气设备有限公司

宜宾交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

<宜宾>天正华意电气设备有限公司
宜宾三相仪表校验台热卖中

宜宾交流采样现场校验仪 说明：前面板输出端子均为交流输出；后面板输出端子均为直流输出及75mV以下，1mA以下，专用端子。面板上6个电位器为三相电压、三相电流手动细调。七、键盘布置见图：（见附图2）键盘各按键功能说明：1、数字键：【0】—【9】为数字键，可配合【电压】、【电流】、【频率】、相位】键使用等到相应的输出，可配合【存贮】、【表号】、【查询】键使用得到所需调出的校表数据，可配合【分格】、【变比】、【参数】键使用输入校表数据，可配合液晶显示窗口的主菜单、子菜单提供相应的支持。2、 功能键：【 ? 】1、可配合数字键作为小数点使用；2、可在有变比的表校验时改变KW为MW的单位例如输入额定功率为30Mvar功率置入为按【参数】【 3 】【 0 】【参数】键，按【 ? 】键改变单位；【变比】有变比的表校验时，按【变比】键.置入方式为按【变比】键，光标移至PT栏按数字键置入电压变比，再按【变比】键确认光标移至CT栏，同样按数字键置入电流变比，按【变比】键确认；【校验】为校表命令的执行键；【参数】可配合数字键输入相应被校表常数；【存贮】1、用于存贮被校表数据如需存贮被校表数据，校完表后按“存储→相应的序号”如校完第三块表需存贮，则操作步骤如下：按“【存储】、【 3 】”键，则被校表数据存在第三块表内；2、可配合其它键用于软件修正标准表数据操作 详情请见附页中TH-3020多功能校准仪面板修正方法【计算/打印】校仪表时每按一次计算一次误差，为打印被试表的校验结果；【电压】配合数字键使用，是所输入数字幅值电压的执行键。【电流】配合数字键使用，是所输入数字幅值电流的执行键。【频率】配合数字键使用，是所输入数字幅值频率的执行键。【相位】配合数字键使用，是所输入数字幅值相位的执行键。【查询】配合数字键及【表号】键使用，可用于查询已存入的被校表数据；如需查询第三块表的数据，步骤如下：按“【查询】→【 3 】（被查询表的序号）→【表号】”键，菜单则显示第三块表数据。

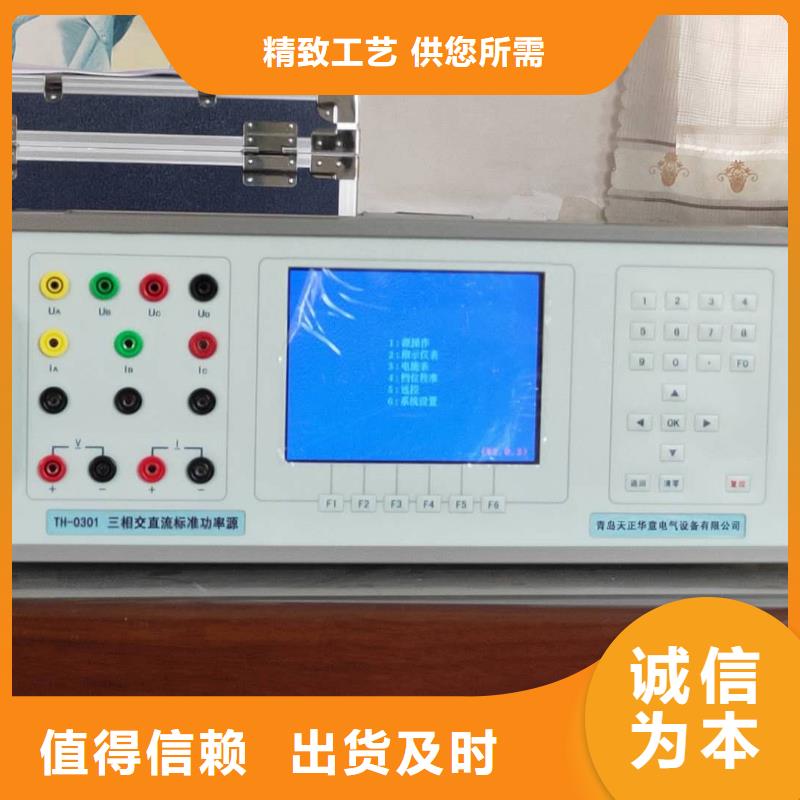

宜宾交流采样现场校验仪本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 可半自动或自动检验交流采样装置和电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．4 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

宜宾三相仪表校验台热卖中

宜宾交流采样现场校验仪 电能表校验校表举例：例、自动检定一只220V/5A电能常数为450的三相四线有功电度表，操作步骤如下：1、将被校表挂在校表架上并接好线，对准光电头，如需打印，则要接好打印机，打开打印机开关；2、启动总电源开关，待液晶显示屏主菜单正常显示后按【←】或【→】光标键进入电能表校验主菜单，根据主菜单提示，按数字键【2】进入三相四线的有功表校验状态；3、可用【↑】或【↓】键翻阅子菜单，进入电流档位页，根据子菜单的提示，按数字键将电流量程切换到5A档位；4、同上翻阅子菜单，进入电压档位页，根据子菜单提示，按数字键将电压量程切换到200V档；5、按【监控】键子菜单消失，屏幕上出现请输入数值，按数字键【1】【1】【0】【电压】键，电压表则显示220.00电压值输入完毕；6、按【分格】键子菜单消失，光标移至圈数一栏，按数字键送入被校圈数如按【2】再按【分格】键确认，则被校表圈数为两圈，也可直接按【分格】默认被校圈数为1圈；7、按【监控】键子菜单提示“请输入数值：”此时输入：【4】【5】【0】【参数】，注：监控键为一个多功能键，需和其他键配合使用：a、可作为退出当前子菜单，显示主菜单，b、也可配合功能键及数字键置入相应的参数；8、检查光电头采样是否正常；9、按【校验】键屏幕显示：1、自动检表，2、单点检表，根据提示按数字键【1】本机进入自动校验，并自动上升相应的电流幅值，根据光电采样计算并显示误差；10、如需单点校验，则按数字键【2】，被校表误差将误差栏中显示，这时请按【↑】或【↓】键移动光标至电流根据子菜单选择您所需校验点的电流幅值。存表总清密码：

---
