<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

宜昌电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

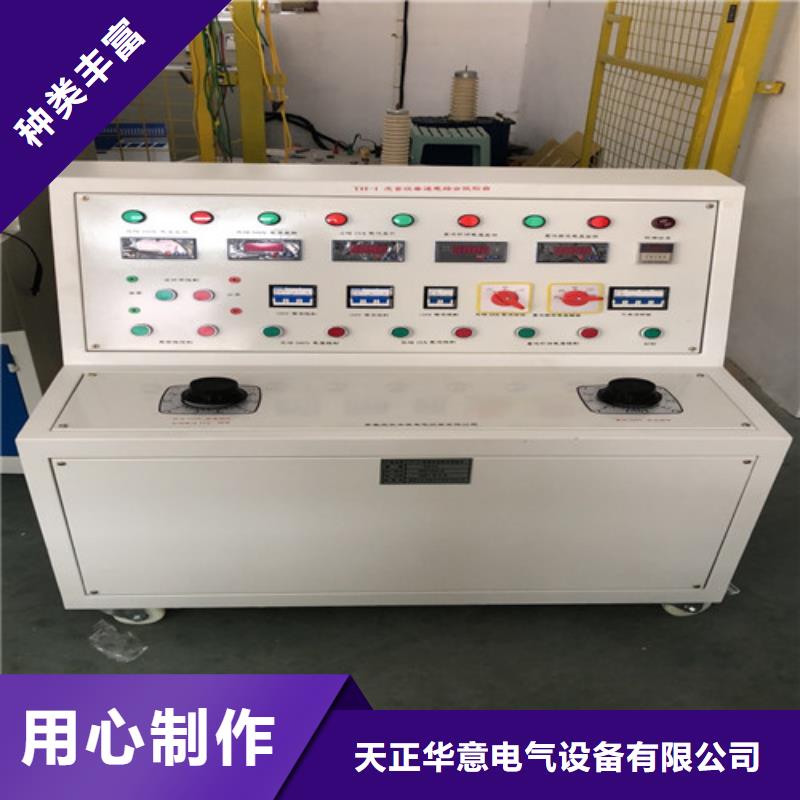

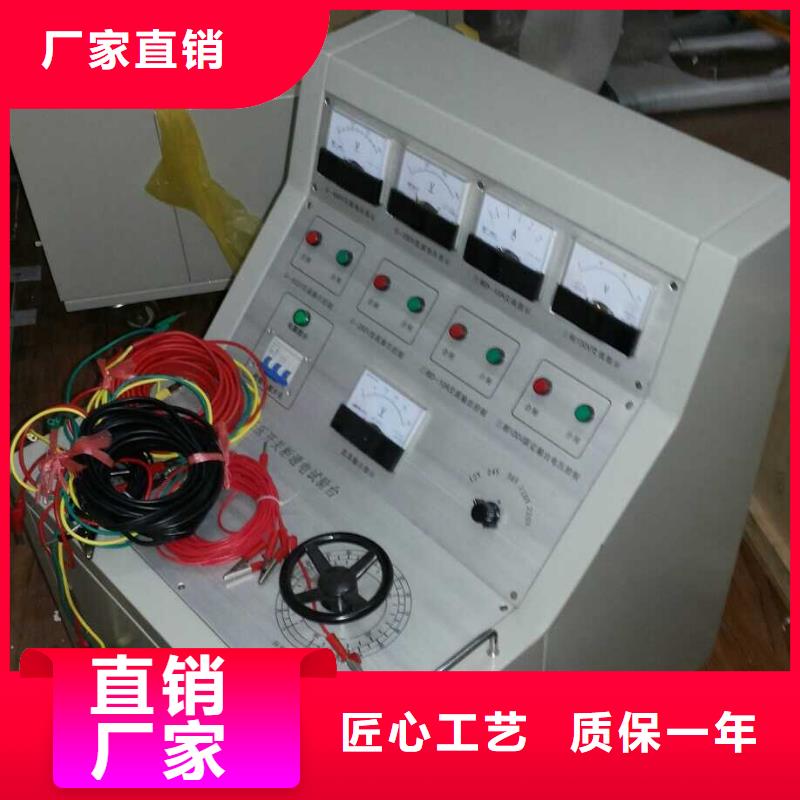

宜昌电器综合试验台TH-II成 套 设 备 综 合 测 试 台使用说明书青岛天正华意电气设备有限公司一、公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

?宜昌电器综合试验台甲方参加培训人员包括机电工程师、维修工程师、产品工程师和操作调试人员，参加人数由需方确定。?培训内容包括：讲解设备操作、维修、维护、保养及调整方法，示范操作及讲解注意事项；指导和监护甲方人员实际操作。终培训?终培训在需方工厂进行，终培训在设备终验收时进行。?培训内容同预培训相同。D．质量保证与技术服务?乙方保证提供的生产线/设备，备件、附件等完整、全新。?乙方提供的生产线/设备、备件、附件等应符合甲方和乙方双方共同确认的精度和质量标准，并与技术图纸资料一致。?设备出现故障，乙方应在8小时内电话指导排除一般故障或48小时内派员到甲方现场进行维护处理。?设备质量保证期为12个月，质量保证期内所发生的生产线/设备本身质量问题由乙方派员到甲方免费维修。如因操作失误或天灾导致设备损坏则不属于保质期范围内。?超过质量保修期后提供终身有偿服务，零部件更换乙方仅收取成本费用；如应甲方维修、维护需要，乙方维修人员往返甲方路费由甲方承担。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台
<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

宜昌电器综合试验台TH-II成 套 设 备 综 合 测 试 台使用说明书青岛天正华意电气设备有限公司一、公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

宜昌电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

宜昌电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的UVW三个端子上，操作台内部ABC三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的UVW端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

宜昌电器综合试验台测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器，交流灯丝转换继电器动态继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）3.将测试盒用航空插头连接线盒测试台连接即可。4.打开电脑进入软件程序，选择测试继电器型号即可进行测试。 八、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台
<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

宜昌电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台 <宜昌>天正华意电气设备有限公司

宜昌电器综合试验台质量要求1.设备能够检测电器元件状态情况。2.质保期：本公司的质保期：验收合格并使用之日起1年。质保期内出现产品质量问题由我公司免费负责维修或更换不合标准产品，并承担因此造成的一切经济损失。5.质量保证期内，设备如出现故障，需派人现场处理的，中标人须在报修48小时内到达现场处理。五、其它要求1.本试验台是全新整套的、符合、行业、铁路总公司（原铁道部）有关质量标准、满足招标文件要求和项目使用性能要求的产品。2.本试验台满足招标文件所列的规格型号、技术标准和技术要求、配置等。3.本设备包括必备的易损件、备份测试软件、书面资料、电子版技术资料、出厂合格、说明书、装箱单、保修卡及完整的包装箱（合格证应包含制造厂名、产品名称、规格图号、标准代号、批号、检查人员印章等内容）。包装按及厂家标准，做好防护，包装物不需回送。由于厂家包装、运输不当造成的破损或其他质量问题影响使用的，一律无条件退换。

宜昌电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的UVW三个端子上，操作台内部ABC三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的UVW端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。

<宜昌>天正华意电气设备有限公司 宜昌交直流接触器综合特性测试台

---
