云南#瓦斯继电器校验仪#量大从优

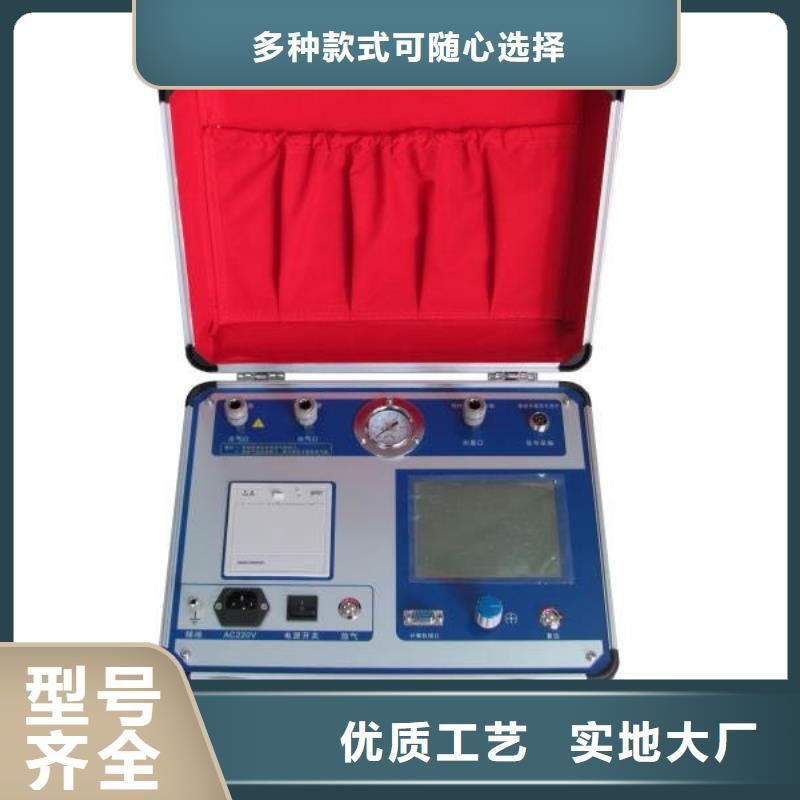

云南瓦斯继电器校验仪本产品为便携式工具，使用方便可靠，是SF6密度继电器校验 的选择。三、技术指标 ?工作电压：AC220V、50Hz?仪器功率：50W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.0MPa?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320×240图形点阵单色液晶屏?操作方式：旋转鼠标（一键飞梭）输入?打印机型：高速微型打印机?打印方式：汉字报表式打印?存储容量：可同时存储50次试验结果?外形尺寸：主机 365×300×220(mm3) 附件箱400×370×200(mm3)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：8kg四、仪器面板图进气口 放气口 压力表 测量口 信号接口 微型打印机液晶屏 放气按钮 电源开关 电源插座 对比度调节 通讯口 旋转鼠标 复位按钮五、使用方法 1. 现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2. 根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。

<云南>天正华意电气设备有限公司

云南瓦斯继电器校验仪密闭实验瓦斯密闭初始化→瓦斯次数选择→密闭测试时间选择→瓦斯密闭测试开始5.4 测试完成，结果保存/打印。测试完成后，点击保存/打印，弹出“产品信息输入”窗口，输入相应的信息，点击确定，弹出“瓦斯类型”窗口，选择测试用的瓦斯继电器口径，点击确定，弹出“瓦斯（气体）继电器检测报告”，完成后可保存并打印。瓦斯继电器校验台气体继电器检验规程801 主题内容与适用范围本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。本标准适用于QJ-25、50、80型气体继电器（以下简称继电器），作为现场安装和运行中对继电器进行检验的规则和依据。 继电器结构与外观检查 继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。 继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。2.3 放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm的间隙。开口杯转动应灵活，轴向活动范围为0.3～0.5mm，开口杯转动过程中与出线端子近距离不小于3mm。2.5 干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，磁铁在框架内固定牢固。2.6 弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。

云南瓦斯继电器校验仪技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率：400W5.空压机功率：750 W6.压力检测范围：0～350KPa7.压力显示分辨率：0.1KPa8.精度等级：1.0级9.显示方式：5寸彩色液晶屏带触摸功能10.试验介质：压力释放阀试验介质为空气11.存储容量：可存储多组校验数据12.微机测控箱尺寸：430＊340＊250mm13.微机测控箱重量：15KG14.变压器压力释放阀校验仪（机械部分）：480＊400＊330mm15.变压器压力释放阀校验仪重量（机械部分）：25KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力试罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。2.将压力释放阀信号线接至校验仪信号接线柱。五、测试项目1.开启、关闭压力试验，测试过程如下：1.1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa建议标称值设为70KPa步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa标称值设为75KPa步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。

<云南>天正华意电气设备有限公司
云南#瓦斯继电器校验仪#量大从优 <云南>天正华意电气设备有限公司

云南瓦斯继电器校验仪技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率：400W5.空压机功率：750 W6.压力检测范围：0～350KPa7.压力显示分辨率：0.1KPa8.精度等级：1.0级9.显示方式：5寸彩色液晶屏带触摸功能10.试验介质：压力释放阀试验介质为空气11.存储容量：可存储多组校验数据12.微机测控箱尺寸：430＊340＊250mm13.微机测控箱重量：15KG14.变压器压力释放阀校验仪（机械部分）：480＊400＊330mm15.变压器压力释放阀校验仪重量（机械部分）：25KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力试罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。2.将压力释放阀信号线接至校验仪信号接线柱。五、测试项目1.开启、关闭压力试验，测试过程如下：1.1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa建议标称值设为70KPa步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa标称值设为75KPa步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。

云南瓦斯继电器校验仪 产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成仪表面板如下图所示：图2. 仪表面板图开启压力试验可对压力释放阀的开启压力进行设置并启动测试。关闭压力试验可对压力释放阀的关闭压力进行设置并启动测试。

<云南>天正华意电气设备有限公司

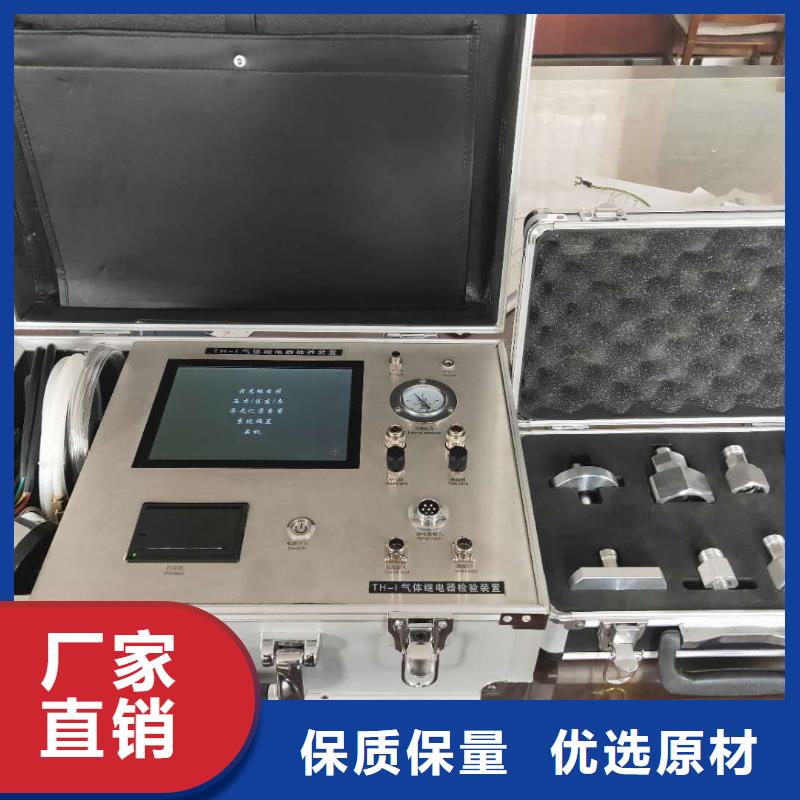

云南瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。

<云南>天正华意电气设备有限公司

云南瓦斯继电器校验仪仪器维护及维修8.1 仪器的维护8.1.1本仪器为机电一体化的精密仪器，在日常使用中应妥加维护，使仪器保持良好的工作状态；8.1.2显示屏的清洁：可使用温和的清洁剂轻轻擦拭仪器表面污垢。请勿使用尖锐及粗糙的物体划伤仪器表面，以避免仪器表面受损后氧化；8.1.3仪器长时间摆放后，再次使用时需要检查油位开关是否可靠，方法如下:控制箱处于手控状态，竖直继电气检测台，点击触摸显示屏（3）开启（流速阀），后点击触摸显示屏开启（进气阀），使变压器油上升至油位计中心平面，此时油位计指示灯亮；点击触摸显示屏开启（排气阀），式变压器油下降低于油位计中心平面，此时油位计指示灯灭。至此油位开关工作正常。否则，应调整油位开关上的微调螺钉并重复上述操作步骤至油位开关工作正常。8.1.4使用压力释放阀检验装置时应检查大、小法兰盘与螺柱之间的密封是否可靠，方法如下：检查大、小法兰盘与螺柱之间的密封圈是否有老化、破损现象，如有则进行更换。8.1.5仪器应避免水及其他液体渗入内部，控制箱面板需不免油污，避免跌落或强烈震动，存放于干燥地方。8.1.6试验结束后，切断电源并清洁仪器表面。8.2 仪器的维修8.2.1我公司长期提供优质的售后服务及技术支持。公司的地址、联系方式等请参见说明书封面。8.2.2仪器出厂时经过严格的性能检查，如在使用中发现仪器工作不正常，请与我公司联系。简单故障可在电话或传真中引导解决；解决不了，请返回我公司进行维修。用户在没有征得厂家同意的情况下，请不要自行开箱维修、改造，否则因处置不当导致仪器各项功能不正常或损坏，由此所产生的后果用户自行承担。

云南#瓦斯继电器校验仪#量大从优 <云南>天正华意电气设备有限公司

云南瓦斯继电器校验仪首先将该瓦斯继电器校验仪竖直放置，特别注意做本密闭实验过程都要将校验仪竖直才进行测试，并且要将待测瓦斯继电器的排气孔旋钮顺时针关闭。接着用手点击一下图（1）“密闭测试”的操作界面，你将会看到图（12）的操作界面。图（12）6.1.1.24.完成6.1.1.23.的操作后我们来对“试验时间”和“试验压力”进行设置。点击触摸屏上“试验时间”的操作界面上会有“1分钟”“5分钟”“10分钟”“20分钟”的设置选项，操作界面如同图（13）；图（13）6.1.1.25 再接着点击触摸屏上“试验压力”的操作界面上会有“100Kpa”“120Kpa”“150Kpa”的设置选项，操作界面如同图（14）；图（14）6.1.1.26 完成上面两项设置后点击“开始实验”则实验开始，在触摸屏“实验时间”的操作界面上会看到开始用户自定义设置的时间开始计时，到了设定时间时会出现图（15）的操作界面。图（15）6.1.1.26 完成6.1.1.26的操作后用户可以在触摸屏的面板上自行观察“试验压力”和“当前压力”来判断密闭实验的准确性。在该操作本校验仪没有设计打印的操作界面所以密闭实验检测结果可以根据此项比较来判断，此“密闭测试”完成。点击“返回”则回到图（1）的主操作界面。以上是触摸屏控制箱的基本操作，请用户仔细阅读，按照介绍的步骤操作，如有不能解决的问题可以跟我们联系，我们会在时间给予解决。.7.仪器维护及维修：7.1仪器的维护：71.1本仪器为机电一体化的精密仪器，在日常使用中应妥加维护，使仪器保持良好的工作状态；7.1.2拔插电源头时应抓住插头进行操作；7.1.3不定期检查储油筒的油位。检查方法见5.1.1项的操作步骤；7.1.4仪器使用一个月时应更换储油筒的油，更换方法如下：其方法是做几次高流速试验后立即将压力油筒[气塞] 3螺帽旋

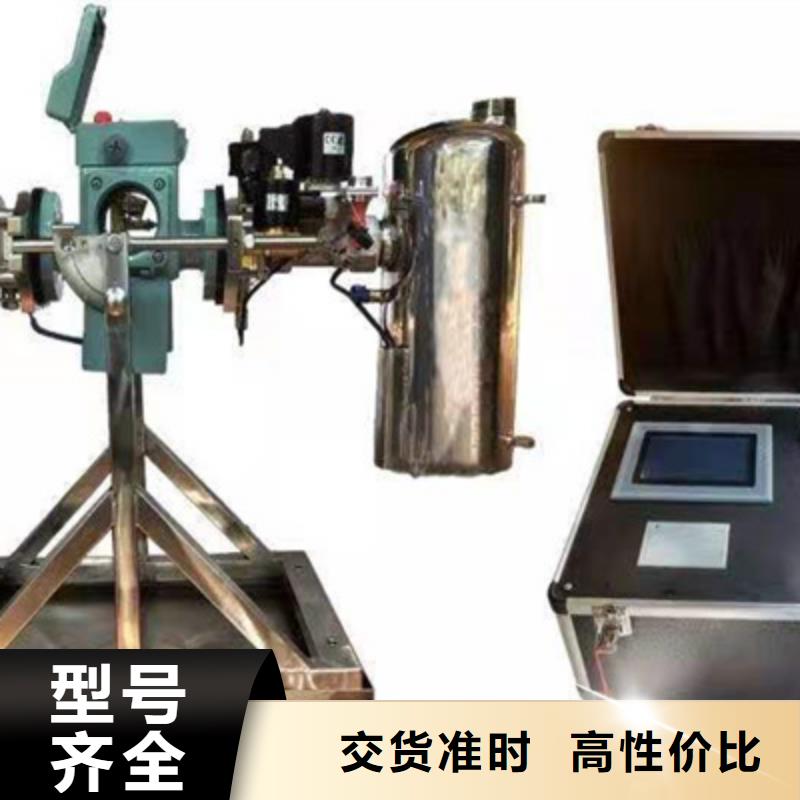

云南瓦斯继电器校验仪瓦斯（气体）继电器信号接线图: Q/:: e. M￥?3.瓦斯继电器校验仪主要特点：瓦斯（气体）继电器校验仪主要特点是：3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。3.2 本测试仪自动化程度高。采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。3.3 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。3.4本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。4.主要技术性能4.1气体继电器：1、流速试验： Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s小分辨率： 0.01m/s 精度0.5级；2、容积试验：0~500ml，小分辨率0.1ml，误差≤5％.3、密封试验：0.1~500Kpa，小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。4.2试验介质：a)瓦斯继电器试验介质为变压器油；4.3电源：AC220v 50HZ，功率240W；4.4仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm重量35kg；彩屏触摸微机测控箱：外型尺寸：51×41×33cm重量15kg；5.结构原理：本机由气体继电保护校验仪和微机测控箱组成瓦斯继电保护校验仪自动测试仪（图一）；气体继电保护校验仪底部设有油盆（图中未画出），[可调支架] 20装在油盆内，支架四角有调整水平的调节螺钉，由[拉杆紧固件] 7、[压力油筒] 2的组件和[快速阀] 11、[回油筒] 14的组件通过[被试继电器] 8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，[拉杆] 18上有[双向定位板] 21的孔和轴承座上的[定位销] 19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。[压力油筒] 2顶部有[进气阀] 3可通过微型空压机（图中示画出）的[软管] 24连接。

<云南>天正华意电气设备有限公司

云南瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。

云南瓦斯继电器校验仪变压器用压力释放阀试验导则（摘要）1 开启压力试验将释放阀卡装在开启压力试罐上，在常温下向罐内充以压缩空气，调整进气量，进气的压力值到达开启临界值时，释放阀应连续间歇跳动，周期为1s~4s，每次跳动信号开关应切换和自锁。机械信号标志也应动作明显，应能正确判断释放阀已动作过，每次动作后，都要手动复位。2 关闭压力试验将释放阀卡装在关闭压力试罐上，打开进气阀，罐内压力开始上升，当释放阀跳起后，立即关闭进气阀。由于罐内压力仍大于释放阀的关闭压力，释放阀关闭。当压力表显示完全停止，说明释放阀已经完全关闭。此时的压力表显示即为释放阀的关闭压力值。关闭压力应符合下表的规定。试验不少于三次，取其中的值作为该释放阀的关闭压力值。

<云南>天正华意电气设备有限公司

云南瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。

<云南>天正华意电气设备有限公司 云南#瓦斯继电器校验仪#量大从优
<云南>天正华意电气设备有限公司

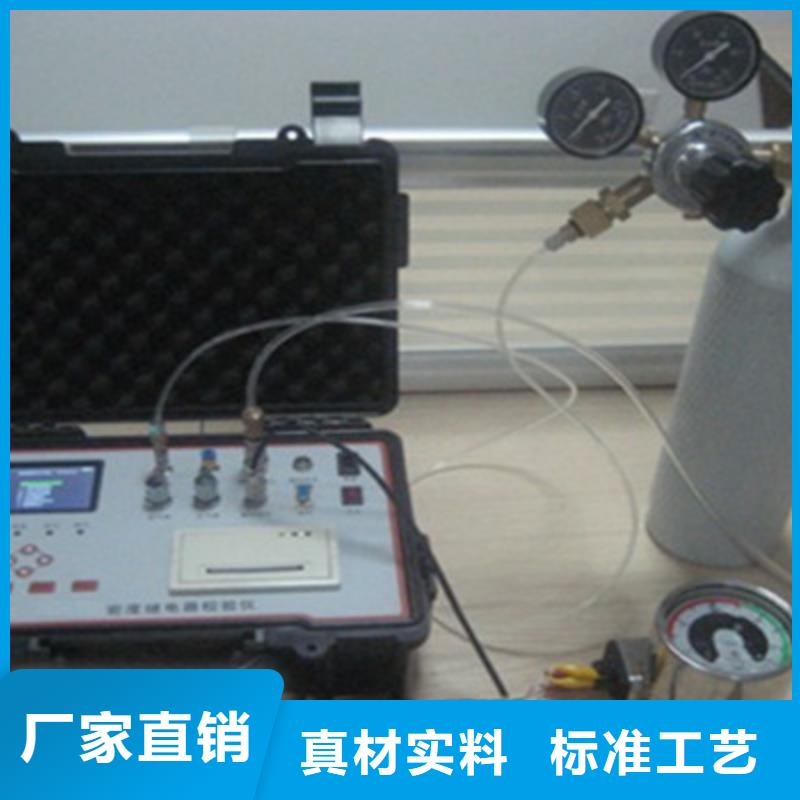

云南瓦斯继电器校验仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。2、进行SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

云南#瓦斯继电器校验仪#量大从优

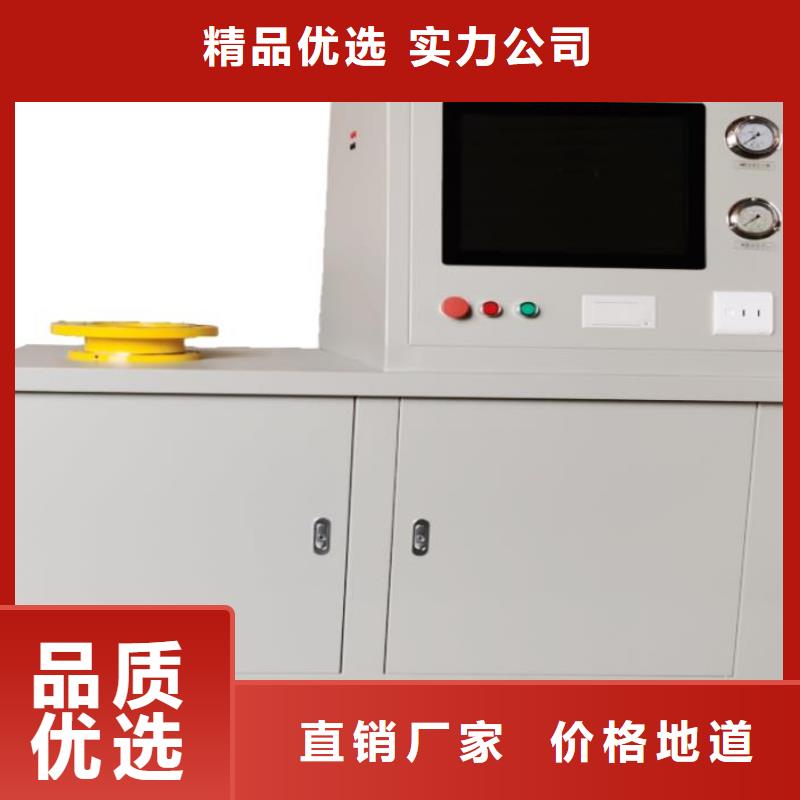

云南瓦斯继电器校验仪 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。四、技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率： 1300W5.空压机功率： 550 W6.压力检测范围：0～150KPa7.测 量 口 径 : Φ25-Φ130 mm 8.压力显示分辨率：0.1K9. 密封性能试验: 0-100 Kpa10. 夹紧方式 ：液压电动夹紧11.稳压储气罐 ：200L-250L12.储气罐强度：0.8 Mpa13.静音空压机：15L-20L14.进气增量 ：25kpa/s-40kpa/s15.精度等级：1.0级16.显示方式：15寸彩色液晶屏17.试验介质：压力释放阀试验介质为空气18.存储容量：可无限存储多组校验数据19.具有压力上升曲线试验中，同步显示压力上升过程曲线20.具有开启时间曲线试验中，软件同步显示开启时间曲线21.主机国际防水防尘等级：不低于IP5422.主机尺寸1400＊700＊1320mm23.总重量：150KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。

---
