遵义安秒特性测试仪终身质保

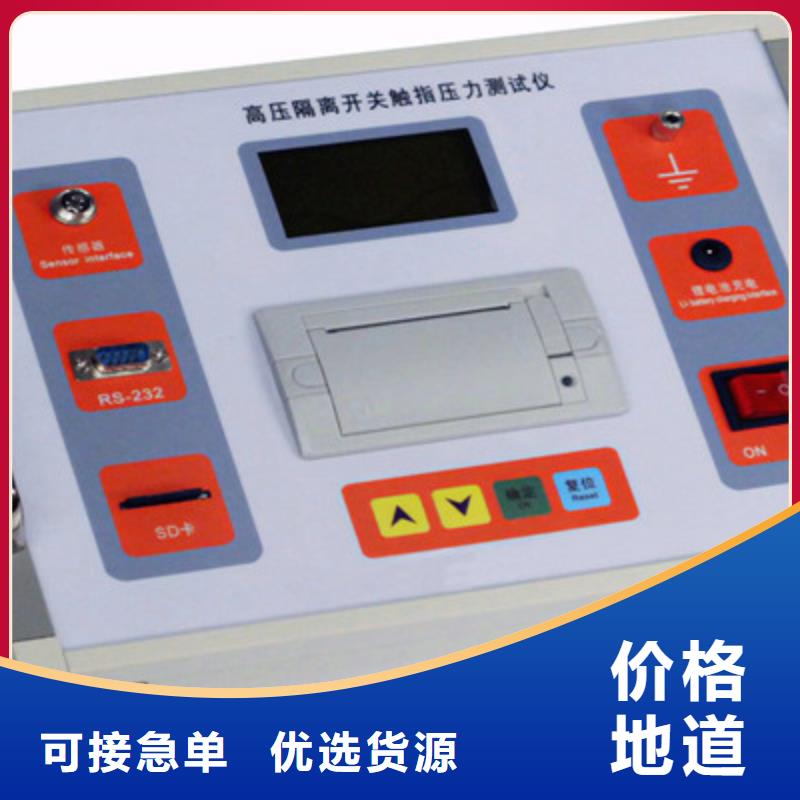

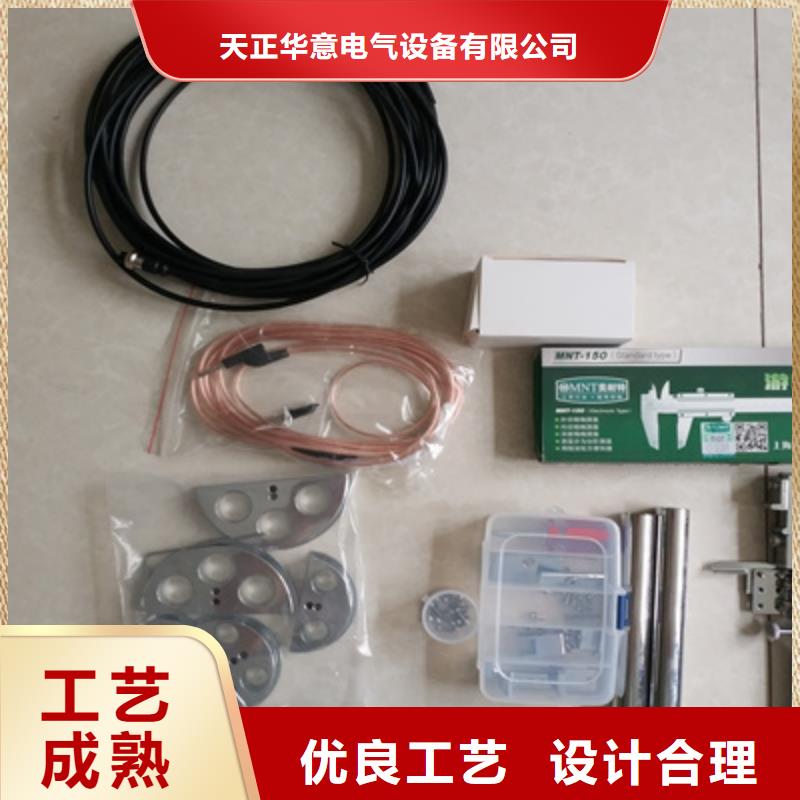

遵义触指压力测试仪三.面板布置图1 面板布置图 序 号 面 板 标 志功 能 说 明① 保护接地端 与大地相接②液晶显示屏 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口 传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关 输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量，见图2） 4.1.2根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图8、

遵义触指压力测试仪用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸：Φ35 D49标准尺寸：Φ49D55标准尺寸：Φ55D79标准尺寸：Φ79D109标准尺寸：Φ109 五、测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象 排除办法 备注开机后无显示 电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。 显示屏按下按键不能操作 返厂处理。 压力传感器空载静止测量值不为零（相差10N以上） 在测量确认界面按清零键；仪器未标定或需要重新标定。 七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查 1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保

遵义触指压力测试仪同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。

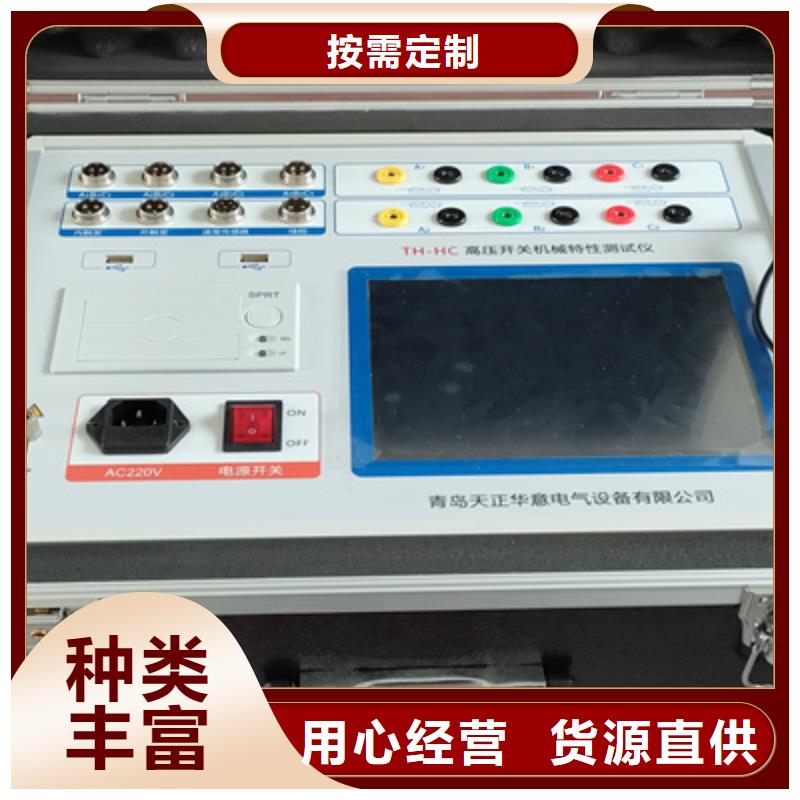

遵义触指压力测试仪设置菜单：参数设置：点击此菜单，进行开关名称、采集时间、传感器选择、速度定义等设置。如下图：⑴、变电站名：如要分类保存，先创建变电站名称，点击创建变电站菜单，弹出中英输入法，不要输入特殊符号“/”等，如下图：⑵、开关类型：开关类型可选择真空、六氟化硫两种类型断路器，如单测试时间参数，不需要选择类型也可以。⑶、库类查看：选择已存在的同类型断路器名称，测试完成后可进行数据对比。如没有需建库类文件名称，请在开关名称菜单进行创建。⑷、传感器：测量速度时选择传感器类型，标配为3600传感器，如选择错误，测试时速度数据不会显示。⑸、预置开距：测速度时输入断路器的开距进行测量超程、速度等参数测试。⑹、开关名称：输入开关名称可方便后期查找或建立库文件。⑺、速度定义：输入原厂速度定义进行测量，里面数字可更改。笔针效验：如触摸屏失效，请点击此菜单进行校准定位。键盘选择：点击此菜单，大小键盘的选择。时间日期：点击此菜单，设置当前年月日期。六、接线方法及测试步骤：1、接线方法示意图：2、传感器安装方法：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。

<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保

遵义触指压力测试仪产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；

<遵义>天正华意电气设备有限公司
遵义安秒特性测试仪终身质保 <遵义>天正华意电气设备有限公司

遵义触指压力测试仪目录一、概述 1二、结构特征 2三、技术特性 4四、仪器使用及操作 6五、测量操作 10六、故障分析及排除 10七、日常维护与保养 13一、概述随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。

<遵义>天正华意电气设备有限公司
<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保
<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保

遵义触指压力测试仪产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；

<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保

遵义触指压力测试仪TH-DLCZ触指压力检测仪使用说明书青岛天正华意电气设备有限公司一.概述隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。

<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保

遵义触指压力测试仪TH-CZ触指压力测试仪说明书青岛天正华意电气设备有限公司尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。

<遵义>天正华意电气设备有限公司

遵义触指压力测试仪TH-CZI触指压力测试仪说明书青岛天正华意电气设备有限公司尊敬的顾客:感谢您使用本公司生产的触指压力测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。

遵义触指压力测试仪设置菜单：参数设置：点击此菜单，进行开关名称、采集时间、传感器选择、速度定义等设置。如下图：⑴、变电站名：如要分类保存，先创建变电站名称，点击创建变电站菜单，弹出中英输入法，不要输入特殊符号“/”等，如下图：⑵、开关类型：开关类型可选择真空、六氟化硫两种类型断路器，如单测试时间参数，不需要选择类型也可以。⑶、库类查看：选择已存在的同类型断路器名称，测试完成后可进行数据对比。如没有需建库类文件名称，请在开关名称菜单进行创建。⑷、传感器：测量速度时选择传感器类型，标配为3600传感器，如选择错误，测试时速度数据不会显示。⑸、预置开距：测速度时输入断路器的开距进行测量超程、速度等参数测试。⑹、开关名称：输入开关名称可方便后期查找或建立库文件。⑺、速度定义：输入原厂速度定义进行测量，里面数字可更改。笔针效验：如触摸屏失效，请点击此菜单进行校准定位。键盘选择：点击此菜单，大小键盘的选择。时间日期：点击此菜单，设置当前年月日期。六、接线方法及测试步骤：1、接线方法示意图：2、传感器安装方法：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。

遵义触指压力测试仪以下就本公司生产的PRS-102M型微机型模拟断路器，对备用电源自动投入装置在实际试验进行简单的介绍。本装置的特点是具有A、B、C及D、E、F两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的PRS-102M微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。为了不影响一次设备的运行，做备自投试验时，应退出备自投出口压板，使用备自投装置出口继电器的其他空接点跳、合闸模拟断路器，并用表计监视出口压板变化情况。备自投试验的母线电压可以使用母线PT电压（也可使用试验装置电压），为简化接线，可用一路电压并联接入，电流要用试验装置产生的电流（不能用变低开关CT电流），将实际开关引到备自投装置的辅助接点解开，接入模拟断路器辅助接点。注意：DL1-1指模拟断路器某一相的个常开接点，DL2-1指模拟开关某一相个常闭接点（1）两台变压器单母分段的备自投方式接线方式如下图甲 乙F1 F1正常运行时，1DL、2DL、4DL、5DL合闸状态，3DL分闸状态，模拟开关A相对应1DL，B相对应3DL。试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器4DL、1DL，然后再投入分段断路器3DL。可用K开关起表，1DL2-1或3DL2-1停表，测量时间。

<遵义>天正华意电气设备有限公司 遵义安秒特性测试仪终身质保

---
